TMR-Sensor für hochpräzise Längenmessungen

Tunnelmagnetowiderstand TMR-Sensor für hochpräzise Längenmessungen

17.01.2024 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

Infineon Technologies AG

Micro-Epsilon Messtechnik GmbH & Co. KG

ET System electronic GmbH

Heitec AG

Infineon hat den magnetischen Positionssensor XENSIV TLI5590-A6W auf den Markt gebracht. Der Sensor ist in einem WLP-Gehäuse (wafer level package) untergebracht und eignet sich für die inkrementielle lineare Positionserfassung und Winkelmessung.

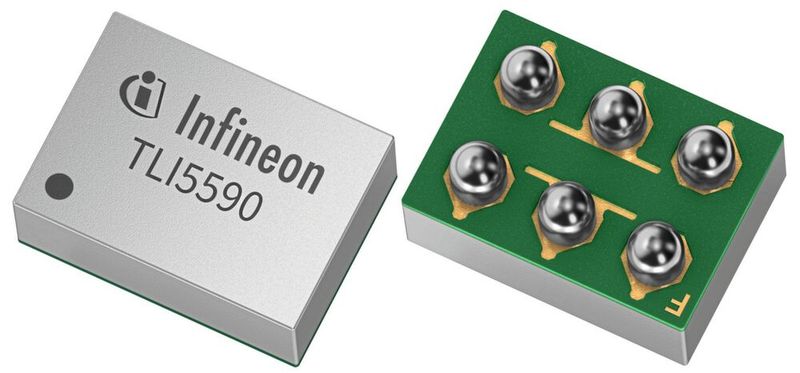

Magnetischer Positionssensor: Der TLI5590 ist ein Niederfeldsensor mit TMR-Technik (linearer Tunnelmagnetowiderstand), die für Sensorsysteme in Massenfertigung entwickelt wurde.(Bild: Infineon) — Magnetischer Positionssensor: Der TLI5590 ist ein Niederfeldsensor mit TMR-Technik (linearer Tunnelmagnetowiderstand), die für Sensorsysteme in Massenfertigung entwickelt wurde.
(Bild: Infineon)

Der Baustein ist gemäß dem JEDEC-Standard JESD47K für Industrie- und Consumer-Anwendungen qualifiziert und kann als Ersatz für optische Encoder und Resolver verwendet werden. Der Sensor ist besonders für die Positionierung von Objektiven zur Zoom- und Fokuseinstellung in Kameras geeignet.

Der TLI5590 ist ein Niederfeldsensor mit der TMR-Technik (linearer Tunnelmagnetowiderstand), die für die Massenproduktion von Sensorsystemen entwickelt wurde. Dadurch bietet der Sensor eine sehr hohe Empfindlichkeit, einen geringen Jitter sowie einen niedrigen Energiebedarf. Im Vergleich zu linearen Hall-Sensoren bieten TMR-Sensoren eine bessere Linearität, geringeres Rauschen und eine geringere Hysterese. Das hohe Signal-Rausch-Verhältnis und die geringere Leistungsaufnahme ermöglichen kostengünstige magnetische Designs mit geringerem Batterieverbrauch.

Der Sensor ermöglicht laut Hersteller eine genaue Detektion bei schnell wechselnden Richtungen. Er besteht aus zwei TMR-Wheatstone-Brücken, wobei der TMR-Widerstand von der Richtung und Stärke des externen Magnetfelds abhängt. In Kombination mit einem mehrpoligen Magneten liefert jede Brücke ein differentielles Ausgangssignal in Form von Sinus- und Cosinus-Signalen. Diese können zur relativen Positionsmessung weiterverarbeitet werden.

Der Sensor ist in einem sechspoligen Gehäuse (SG-WFWLB-6-3) untergebracht. Aufgrund der höheren Integrationsdichte wurde die Sensorgröße reduziert, wodurch die Miniaturisierung und Positionserfassung in Mikrosystemen unterstützt wird. Der Positionssensor ermöglicht Feinmessungen mit einer Genauigkeit unter 10 µm, die durch die Verwendung eines geeigneten linearen oder rotierenden magnetischen Encoders erreicht wird. Mit einem erweiterten Betriebstemperaturbereich bis zu 125°C kann der Sensor flexibel in verschiedenen industriellen Anwendungen sowie in Unterhaltungselektronik eingesetzt werden. Darüber hinaus ist er durch seine hohe Temperaturstabilität die perfekte Wahl für den Einsatz in rauen Umgebungen. (kr)
