Ein Hersteller von Komponenten für die Prozess- und Industrieautomation setzt für diverse Baureihen auf Industriegehäuse der neuesten Generation: Die Serie Bocube punktet bei Funktionalität, Langlebigkeit, Nachhaltigkeit und Qualität.

Axxeron Hesch electronics gehört zu den führenden Anbietern für Mess-, Steuerungs- und Regelungstechnik. Die Lösungen kommen unter anderem in industriellen Anwendungen zum Einsatz (von Klima- und Entstaubungsanlagen über Medizintechnik bis Schwerindustrie), sowohl zum Messen und Regeln des Differenzdrucks als auch zur Magnetventilsteuerung.

Die Elektronik wird in „schlüsselfertigen“ Gehäusen inklusive Folientastatur von Bopla verbaut. „Wir waren auf der Suche nach einer smarten Lösung mit Scharnierverschlüssen, die über ein modernes Design verfügt. Die Gehäusefamilie Bocube hat uns auf den ersten Blick überzeugt“, erzählt Hesch-Geschäftsführer Werner Brandis.

Bildergalerie

„Es sind standardisierte Gehäuse, die aus wenigen Einzelteilen bestehen und sich durch integrierte Scharniere sowie die werkzeuglose Schnellverschlusstechnik zügig montieren lassen“, lobt Brandis die einfache Handhabung. „Unter anderem deswegen konnten wir unseren Fertigungsprozess optimieren und die Effizienz unserer Produktion steigern.“

Große Vielfalt bei Scharnierfarben

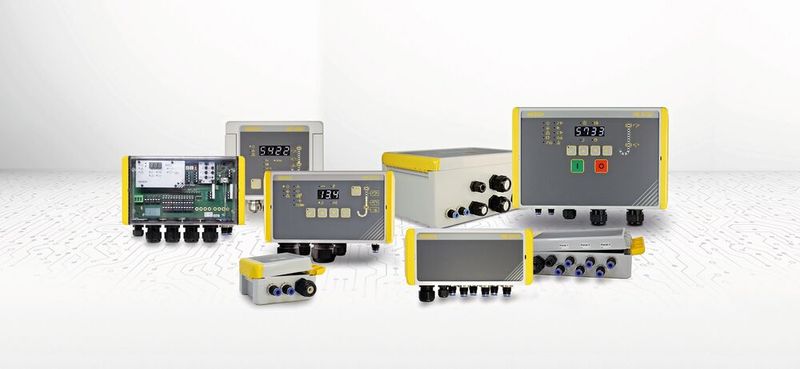

Darüber hinaus schätzt der Regelungstechniker die ansprechende Optik des Gerätegehäuses. Das Gehäuse gibt es in den Grundfarben Grau und Schwarz und auf Wunsch mit transparentem Deckel. Bei den Scharnieren ist die Vielfalt größer: verkehrsgelb, lichtgrau, graphitgrau, mintgrün, ultramarinblau und feuerrot.

„Im Hinblick auf das Corporate Design des Unternehmens können Kunden so entsprechende Akzente setzen und das Gehäuse einerseits optisch individualisieren, gleichzeitig aber vereinheitlichen. Dann hat der Kunde keinen Gemischtwarenladen mehr, sondern ein Markenzeichen“, sagt der Projektverantwortliche bei Bopla, Ralf Massmann. Hesch setzt vor allem auf die Farbe Gelb, die sich im Logo wiederfindet.

Eine weitere Besonderheit des Bocube-Gehäuses ist die abgesenkte Fläche im Deckel für die Montage von Folientastaturen und Elektronik im Scharnierdeckel. Bevor diese bei Hesch verbaut werden, bearbeitet der Hersteller aus Bünde die Gehäuse mechanisch: Schnittstellen, Stecker und Buchsen, Bohrungen, Gewindebogen für die Kabelverschraubung – diese Komponenten sind individuell konfigurierbar. „Für Hesch bringen wir das maßgeschneidert nach Kundenvergabe ins Gehäuse ein“, erklärt Massmann.

Für den Mittelständler aus der Nähe von Hannover sind diese Vielfalt sowie die Standardisierung individueller Anforderungen ein wichtiger Faktor, mit dem Prozesse in der Montage der Elektronik optimiert und vereinfacht werden konnten. „In den Gehäusen lässt sich unkompliziert eine Folientastatur einlegen und Elektronik im Scharnierdeckel verbauen“, sagt Brandis.

Die Möglichkeit, Elektronik im Scharnierdeckel zu verbauen, habe die Prozesse vereinfacht, da vorher die Scharniere aufwendig nachgerüstet werden mussten. Das neue Gehäuse lässt sich einfach per Schraubendreher mit einem „Click“ öffnen und per Hand verschließen. Es ist in 26 Größen von der Miniaturformat bis zum Kleinschaltschrank verfügbar. Hinzu kommen noch einmal zehn Größen in Aluminium-Druckguss, die einen besonders hohen mechanischen Schutz bieten.

Abgestimmter Schutz für jede Umgebung

Hesch nutzt Gehäuse aus Polycarbonat und Aluminiumdruckguss für verschiedene Baureihen seiner Ventil- und Filtersteuerungen sowie in der Differenzdruck-Messtechnik. Beide Werkstoffe sind schwer entflammbar beziehungsweise selbstverlöschend, unterscheiden sich jedoch hinsichtlich der Temperaturbeständigkeit und Belastungsfähigkeit.

Das Gehäuse aus Polycarbonat ist in Umgebungen mit einer Temperatur bis 100 °C einsetzbar; das mit einer Spezialdichtung aus Silikon ausgerüstete Aluminiumgehäuse bis 200 °C. Damit werden Anwendungen von der Schwerindustrie bis zur Medizintechnik abgedeckt.

Die Kunststoffgehäuse kommen in den Schutzarten IP 66 bis 68 nach DIN EN 60529, die Alugehäuse mit IP 69. Darüber hinaus weisen die Gehäuse die Schlagfestigkeit IK 07 nach IEC 62262 auf – Aluminiumgehäuse IK 09. „Besonders die Gehäuse aus Aluminium eignen sich perfekt für robuste Einsatzzwecke“, erklärt Brandis.

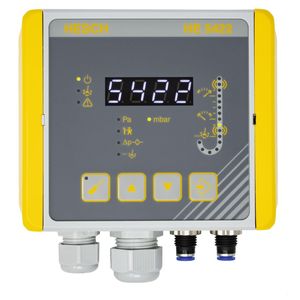

Die Gehäuse sind zudem besonders recycling-gerecht ausgeführt, da man sortenreine Kunststoffe ohne eingespritzte Metallteile verwendet. „Das Thema Ressourcenschonung sowie geschlossene Wertstoffkreisläufe wird auch in unseren Zielmärkten künftig wichtiger“, so Brandis, der ein positives Fazit der Zusammenarbeit zieht: „Wir produzieren gut skalierbare und qualitativ hochwertige Produkte, die einen Wiedererkennungswert haben und Familiencharakter aufweisen. Dafür ist Bopla der verlässliche Partner.“

Die Gehäuse der Reihe Bocube werden mittlerweile für nahezu alle Neuentwicklungen eingesetzt. (kr)
