SoC-Controller sind auf bestimmte Motortypen spezialisiert

Motorsteuerungs-ICs SoC-Controller sind auf bestimmte Motortypen spezialisiert

05.05.2023 Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

TDK-Micronas GmbH

FAULHABER Antriebssysteme

ET System electronic GmbH

Heitec AG

Speziell für die „intelligente“ Ansteuerung kleiner Schrittmotoren, bürstenloser und bürstenbehafteter Motoren in Automobil- und Industrieanwendungen sind die Embedded-Motorcontroller der HVC 5x-Familie von TDK-Micronas optimiert.

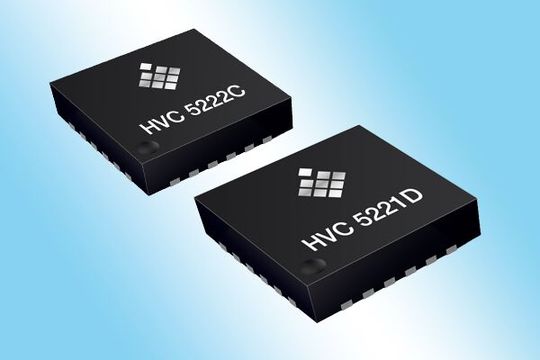

Speziell auf einzelne Motortypen ausgerichtet: Die SoC-Motorcontroller der HVC 5x Familie von TDK-Micronas(Bild: TDK-Micronas) — Speziell auf einzelne Motortypen ausgerichtet: Die SoC-Motorcontroller der HVC 5x Familie von TDK-Micronas
(Bild: TDK-Micronas)

Laut TDK-Micronas stellt die neue Familie programmierbarer System-on-Chip (SoC) Motorcontroller eine anwendungsspezifische Weiterentwicklung der HVC 4x-Familie des Unternehmens dar, die als universelle Motorsteuerungslösung für alle Motortypen konzipiert ist. Weil die neuen Bausteine HVC 5221D und HVC 5222C im Gegensatz dazu ganz speziell auf einzelne Typen ausgerichtet sind, sollen sie kostengünstigere Anwendungen bei kleinerer Bauform ermöglichen.

Mit diesen zusätzlichen Produkten baut TDK-Micronas sein Portfolio an Motorsteuerungslösungen für intelligente Aktuatoren mit speziellem Fokus auf thermische Systeme in Elektro- und Hybridfahrzeugen weiter aus. Der HVC 5221D verfügt über vier Motoranschlüsse mit einem Spitzenstrom von je 500 mA und wurde für Schritt- und Gleichstrommotoren in Expansions- und Wasserventilen entwickelt. Der HVC 5222C verfügt über drei Motoranschlüsse und kann damit zur Ansteuerung bürstenloser Motoren mit bis zu 1 A Phasenstrom für Kühlergrillklappen und kleine Lüfter eingesetzt werden.

Anwendungen in Elektro- und Hybridfahrzeugen

Beide Bausteine verfügen über einen Arm Cortex-M3 32-Bit-CPU-Kern mit 20 MHz Systemtakt, 32 oder 64 kByte Flash, einen 12-Bit-A/D-Wandler sowie digitale Peripherie zur Unterstützung von Motorsteuerungsalgorithmen. Außerdem sind in dem 24-poligen QFN-Gehäuse des Bausteins mit kleinem Formfaktor ein LIN-Transceiver sowie eine UART, sieben universelle I/O-Anschlüsse sowie viele Diagnose- und Sicherheitsfunktionen für den Automobilbereich integriert. Alle HVC 5x-Controller sind Pin-kompatibel, was Produktentwicklung und Skalierbarkeit erleichtert.

Als typische Anwendungsgebiete nennt der Hersteller unter anderem Expansions- und Wasserventile für Kühleinheiten, Ventilatoren für die Sitzkühlung und -heizung, Klimaklappen zur Verteilung der Luft in der Fahrgastzelle, automatische Sonnenschutzvorrichtungen, automatische Kühlergrillklappen und Spoiler zur Reduzierung des Luftwiderstands oder Aktoren für Ladebuchsenklappen.

Muster der neuen Bausteine mit Automotive-Qualifikation nach AEC-Q100 sind laut TDK-Micronas bereits verfügbar, der Start der Serienproduktion ist für Anfang 2024 geplant.(cg)
