An die unterschiedlichen Versuchsmaschinen anpassen

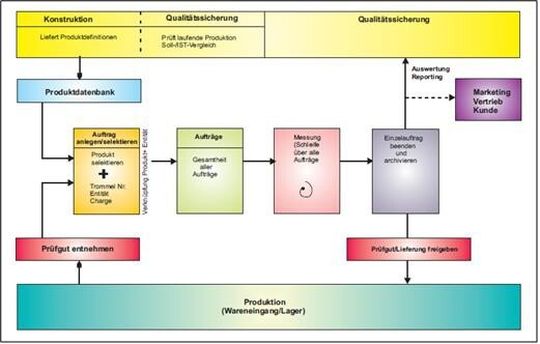

Arbeitsprozess mit CableScope: Das Datenbank-basierte Messsystem ermöglicht ein umfassendes Informationssystem, das eine kontinuierliche Produktverbesserung zum Ziel hat.
Arbeitsprozess mit CableScope: Das Datenbank-basierte Messsystem ermöglicht ein umfassendes Informationssystem, das eine kontinuierliche Produktverbesserung zum Ziel hat.
(easy-project)
Das Messsystem ist modular aufgebaut und lässt sich ohne großen Aufwand in praktisch jede Testumgebung integrieren. Die Anpassung an die unterschiedlichen Versuchsmaschinen, wie Schleppketten- oder Torsionstester, und die Beschreibung der jeweiligen Testparameter erfolgt ebenfalls mit Unterstützung einer Datenbank, in der sämtliche Maschinendaten einschließlich der Testparameter abgelegt sind. Um den Prüfauftrag zu erstellen, müssen nur die Datensätze des jeweiligen Kabeltyps zusammen mit den Maschinen- und Produktionsdaten in die Auftrags-Datenbank eingegeben werden. Beim Start des Prüfvorgangs wird der komplette Datensatz in den Steuerrechner der entsprechenden Messstation geladen, ohne dass dazu weitere manuelle Einstellungen notwendig sind.

Am Ende eines Prüfvorgangs befinden sich in der Ergebnis-Datenbank sämtliche Daten, die für einen ausführlichen Prüfbericht benötigt werden. Neben den Messdaten und der Anzahl der durchlaufenen Testzyklen, die von der jeweiligen Messstation automatisch erfasst und abgespeichert werden, lassen sich auch Ergebnisse von Zwischenuntersuchungen abspeichern, wie Fotos zur Dokumentation von übermäßigem Materialabrieb oder eines beschädigen Leiterbündels.

Sämtliche Daten, die zur Erstellung eines Prüfberichts benötigt werden, können aus der Ergebnis-Datenbank zur Weiterverarbeitung abgerufen werden. Zum Beispiel lässt sich mit Hilfe des integrierten Reportgenerators ein ausführlicher Prüfbericht erstellen, dessen Layout sich an die Geschäftspapiere des Unternehmens leicht anpassen lässt.

Ein ausfallsicherer Betrieb wird garantiert

CableScope ermöglicht die Einrichtung eines Qualitäts-Management-Systems mit zentraler Überwachung sämtlicher Versuchsstände, wobei diese auch auf mehrere Werke verteilt sein können. Dazu lassen sich sämtliche Messstationen über ein Firmennetz verbinden. Das Datenbanksystem befindet sich auf dem zentralen Server und ist damit gleichzeitig gegen Ausfall gesichert.

Von einem Testsystem, das 24 Stunden am Tag und 365 Tage im Jahr im Einsatz ist, wird eine hohe Verfügbarkeit verlangt. Unterbrechungen durch das Messsystem, wie sie für Wartung, Kalibrierung oder Neukonfiguration unvermeidbar sind, müssen vernach-lässigbar klein sein und dürfen auf gar keinen Fall die gesamte Prüfanlage außer Betrieb setzen. Sämtliche Wartungsarbeiten können bei CableScope unterbrechungsfrei durchgeführt werden. Beim Ausfall eines Steuerrechners kann die betroffene Messstation nicht mehr bedient werden.

CableScope kann je nach Anforderung unterschiedlich konfiguriert werden. Damit wird erreicht, dass die Ausfallsicherheit hoch ist und jede Messstation durch einen eigenen Rechner gesteuert wird. Der Ausfall eines Rechners wirkt sich dann nur auf einen einzigen Versuchsstand aus. Einer hohen Ausfallsicherheit stehen auch hohe Kosten gegenüber, da für jede Messstation ein Steuerrechner benötigt wird. Durch das zusammenfassen mehrerer Versuchsstände zu einer Gruppe, die sich dann durch einen Steuerrechner im Mehrfachbetrieb steuern lässt, lassen sich die Kosten verringern, allerdings leidet darunter die Ausfallsicherheit. Durch die modulare Struktur des Messsystems kann praktisch für jedes Testumfeld eine optimale Lösung gefunden werden.

Quelle

[1] Kehl, Lucas (Lapp-Kabel): Leitungen für High-Speed, Elektromechanik 2012. www.computer-automation.de

* Wolfgang Knoblich arbeitet bei easy-project. Das Unternehmen projektiert, entwickelt und vertreibt Mess-, Steuerungs- und Prüftechnik für Kabelprüftechnik.
