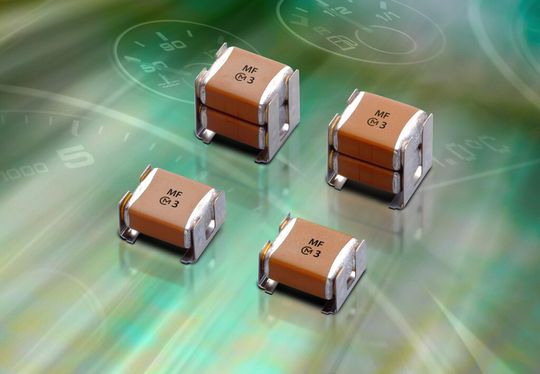

Automobilelektronik SMD-Y2-Sicherheitskondensator für die Norm IEC 60384-14 vorgestellt

Einen oberflächenmontierbaren Y2-Sicherheitskondensator für Automotive-Anwendungen kündigt Murata an. Die Freigabe nach der internationalen Norm IEC 60384-14, die einen Schutz vor Stromschlag und vor einem etwaigen Brandrisiko verlangt, ist beantragt.

Anbieter zum Thema

ept GmbH

Würth Elektronik eiSos GmbH & Co. KG

Shanghai Yongming Electronic Co., Ltd.

Murata Europe B.V. Germany Branch

Durch die steigende Nachfrage nach Fahrzeugen mit Hybrid- und Elektroantrieb erweisen sich die Kondensatoren der Murata-Serie KCA als geeignete Bauteile für Netzfilter in Ladegeräten und gleichstromseitigen Filtern in Gleichspannungswandlern oder Wechselrichtern.

Bei der Konstruktion der KCA-Serie wurden auch Techniken angewandt, welche die Langzeit-Beständigkeit gegen Schwingungs- und Biegebelastungen verbessern. So werden Metall-Anschlüsse verwendet, die Schutz vor Lötstellenbrüchen bieten. Diese können entstehen, wenn sich Substrate unter dem Einfluss starker Temperaturwechsel ausdehnen oder zusammenziehen. Die Serie biete laut Murata gegenüber diskreten Kondensatoren eine höhere Zuverlässigkeit, denn sie ist eigens für die intensiveren mechanischen Stoß- und Vibrationsbelastungen ausgelegt, die typisch für Anwendungen im Automotive-Bereich sind.

Auch die nach der Norm AEC-Q200 der Automobilindustrie vorgesehenen Belastungstests für passive Bauelemente hat die KCA-Serie bestanden.

Die für eine Nennspannung von 630 VDC konzipierte KCA-Serie ist mit Kapazitäten von 2200, 4700 und 10.000 pF lieferbar.

(ID:35583980)
