Trennschalterhaube Schaltschränke sicher verriegeln

Die Haube von Rittal lässt sich einhängen und anschließend verschrauben, ohne dass der Monteur sie dabei festhalten muss.

Anbieter zum Thema

MTM Power Messtechnik Mellenbach GmbH

Rittal GmbH & Co. KG

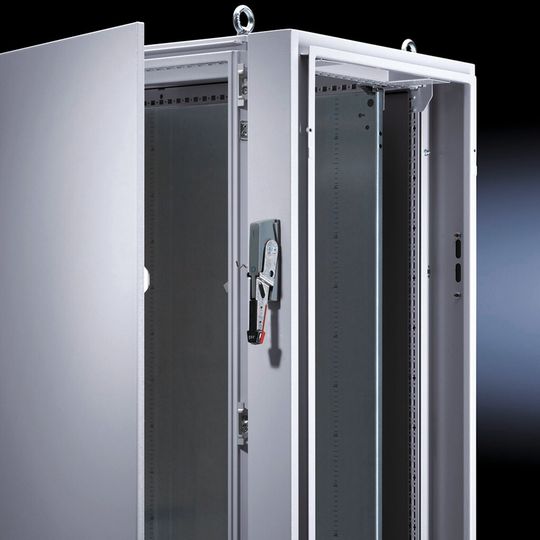

Schaltschrank-Kombinationen und Schaltschränke im nordamerikanischen Markt müssen mit Trennschaltern und Sicherheitsverriegelungen ausgerüstet sein. Das verlangt die Norm UL 508 A. Damit sich diese sicher montieren lassen, hat Rittal seine TS 8 Trennschalterhauben mit technischen Neuerungen ausgestattet.

Die Trennschalterhaube, in die ein Betätigungshebel oder ein Trennschalter für Hauptschalter integriert wird, ist seitlich am Schaltschrank montiert. Nur wenn der Trennschalter betätigt ist und so die Komponenten spannungsfrei geschaltet sind, lässt sich die Schaltschranktür öffnen. Realisiert ist diese Funktion über eine Betätigungsmechanik und ein Verschlussgestänge. Auch eine komplette Schaltschrank-Kombination lässt sich mit nur einer Trennschalterhaube sichern.

Phoenix Contact

Messertrennklemmen pushen die Prozesstechnik

Wie bei vielen Montagevorgängen an dem TS 8 Schranksystem kann auch die Trennschalterhaube in 125 mm Breite von einer Person links oder rechts am Schrank montiert werden. Die Haube lässt sich einhängen und anschließend verschrauben, ohne dass der Monteur sie dabei festhalten muss. Dank der seitlich offenen Trennschalterhaube kann der Techniker die Betätigungsmechanik einfach fixieren. Die Standard-Seitenwand lässt sich an der seitlichen Öffnung der Trennschalterhaube mit automatischem Potentialausgleich montieren. Die überarbeitete Verschlussmechanik besteht aus wenigen Teilen. Dabei ist die Mechanik für alle zugelassenen Betätigungshebel einsetzbar. In Verbindung mit dem integrierbaren TS Montageplatten-Zwischenstück wird die Montagefläche des Hauptschranks um 100 mm verbreitert.
