Radarsensor Millimeterwellen: Kleiner Sensor mit 60 GHz und 16 mm²

Von Dipl.-Ing. (FH) Hendrik Härter 1 min Lesedauer

Anbieter zum Thema

Infineon Technologies AG
Data Modul AG
ISH Ingenieursozietät GmbH
Bicker Elektronik GmbH

Eine Grundfläche von 16 mm² und mit 60 GHz: Das sind die Eckdaten des Radarsensors von Infineon. Der monolithisch integrierte Mikrowellenschaltkreis enthält einen A/D-Wandler mit 12 Bit und 4 MS/s.

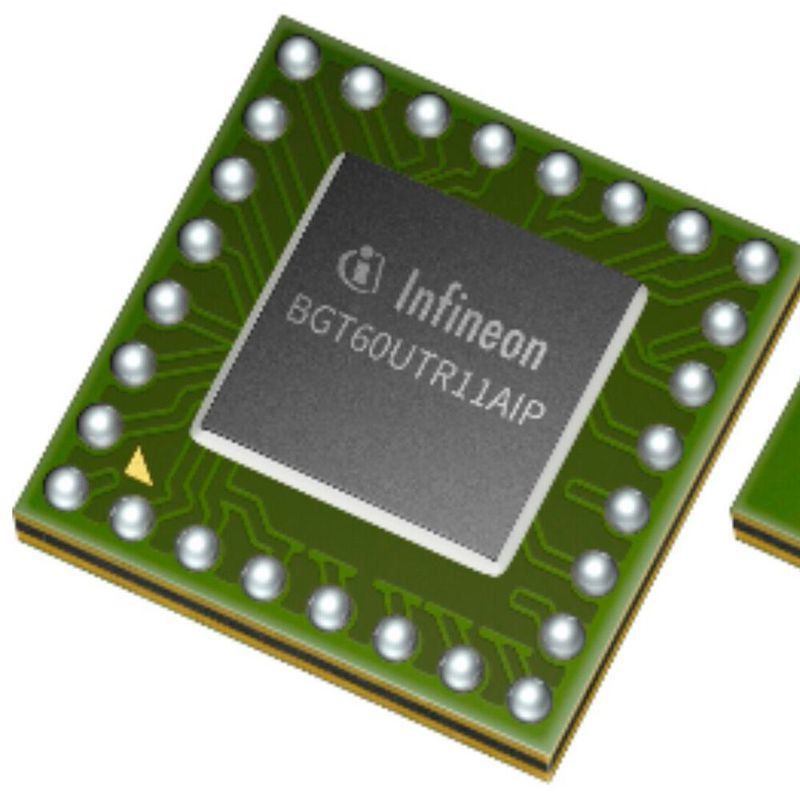

Der Radarsensor aus der Familie Xensiiv mit 60 GHz hat eine Grundfläche von 16 mm².(Bild: Infineon)
Der Radarsensor aus der Familie Xensiiv mit 60 GHz hat eine Grundfläche von 16 mm².
(Bild: Infineon)

Einen Radarsensor mit 60 GHz hat Infineon mit der Familie Xensiv vorgestellt. Bei dem Modell BGT60UTR11AIP handelt es sich um einen Baustein mit einer Größe von 16 mm². Die Antennen sind alle im Gehäuse verbaut. Der monolithisch integrierte Mikrowellenschaltkreis (MMIC) basiert auf der von Infineon entwickelten B11 SiGe BiCMOS-Technologie.

Der Chip bietet eine Bandbreite von 5,6 GHz und eine Rampengeschwindigkeit von 400 MHz/µs. Damit ermöglicht er einen hochauflösenden frequenzmodulierten Dauerstrichbetrieb mit empfindlicher Anwesenheits- und Bewegungserkennung innerhalb von 15 m. Zusätzlich bietet der Sensor eine Abstandsmessung, 1D-Gesten- und Vitalparametererkennung sowie eine Bewegungserkennung im Sub-mm-Bereich.

Eine integrierte Zustandsmaschine erlaubt die Datenerfassung in Echtzeit ohne Prozessorinteraktion, und die integrierten Antennen ermöglichen ein Sichtfeld von ±60°. Der MMIC enthält außerdem einen A/D-Wandler mit einer Auflösung von 12 Bit mit einer Abtastrate von bis zu 4 MS/s (Mega Samples per Second).

Broadcast-Modus synchronisiert mehrere Chips

Der integrierte Broadcast-Modus des MMIC ermöglicht die Synchronisation mehrerer Chips. Er verfügt außerdem über On-Chip-Sensoren zur Messung der Sendeausgangsleistung und der Temperatur. Darüber hinaus bietet der Sensor einen extrem energiesparenden Betrieb, der durch einen Hardware-Deep-Sleep-Modus ermöglicht wird.

Neben industriellen Anwendungen wie der Robotik und der Tankfüllstandsmessung kann der Radarsensor außerdem in Unterhaltungselektronik sowie in der Haus- und Gebäudetechnik, zum Beispiel in Klimaanlagen, Thermostaten und intelligenten Türklingeln, eingesetzt werden.

Für eine erste Evaluierung des Radarsensors bietet Infineon die Demo BGT60UTR11AIP sowie das Radar Development Kit (RDK) an.
