Imec hat supraleitende Qubits mit CMOS-kompatiblen Technologien hergestellt. Damit soll ein entscheidender Schritt auf dem Weg zur Hochskalierung der supraleitenden Quantentechnologie gelungen sein.

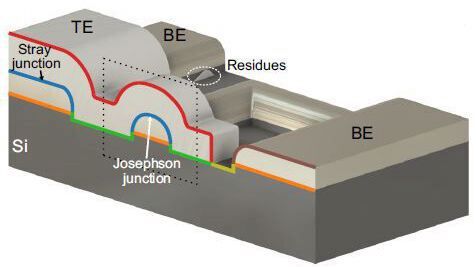

Querschnittsdarstellung des Überlappungspunkts: Die Überlappung zwischen der unteren Elektrode (BE) und der oberen Elektrode (TE) definiert den Josephson-Übergang (und einen parasitären Streuübergang). Aufgrund subtraktiver Ätzschritte können Rückstände an den Seitenwänden vorhanden sein. Die grüne Schicht stellt die durch Ar-Fräsen beschädigte amorphe Si-Schicht dar.
(Bild: Imec)
Imec-Forscher haben supraleitende Qubits mit einer Kohärenzzeit von über 100 µs und einer Gatterzuverlässigkeit von 99,94 % nachgewiesen. Diese Ergebnisse liegen nach eigenen Aussagen auf dem Niveau von State-of-the-Art-Qubits – und sollen zum ersten Mal mit Bausteinen erzielt worden sein, die mit CMOS-kompatiblen Prozesstechniken hergestellt wurden. Obwohl in einer Laborumgebung demonstriert, könnte die beschriebene Fertigungsmethode den Weg für eine gut kontrollierte Qubit-Integration in einer 300-mm-Wafer-Fab ebnen. Die Forscher haben ihre Ergebnisse kürzlich in der Publikation NPJ Quantum Information veröffentlicht.
Die Verheißung supraleitender Qubits
Quantencomputer versprechen dramatische Auswirkungen auf verschiedene Anwendungsbereiche, darunter die Materialsynthese, die Arzneimittelentwicklung und die Cybersicherheit – um nur einige zu nennen.
Im Konzept der Quantencomputer ist ein Quantenlogikgatter (oder einfach Quantengatter) eine grundlegende Operation für eine kleine Anzahl von Qubits, die einem klassischen Logikgatter bei herkömmlichen digitalen Schaltungen ähnelt. Qubits sind die Bausteine von Quantenschaltungen. Derzeit werden verschiedene Quantencomputerplattformen mit unterschiedlichen Qubits entwickelt, und weltweit wird daran gearbeitet, sie aus dem Forschungsbereich in die Anwendung zu überführen.
Eine der aussichtsreicheren Technologien für das Quantencomputing nutzt supraleitende Schaltkreise. „Die Energieniveaus supraleitender Qubits sind relativ leicht zu kontrollieren“, sagt Anton Potočnik, Forschungsleiter für Quantencomputer bei imec. Die
Forscher hätten im Laufe der Jahre immer mehr Qubits miteinander verbinden können, so dass ein immer höheres Maß an Verschränkung gelungen sei – eine der Säulen des Quantencomputers.
Darüber hinaus hätten Forschergruppen weltweit supraleitende Qubits mit langen Kohärenzzeiten von bis zu mehreren 100 µs und ausreichend hoher Gattertreue nachgewiesen – zwei wichtige Maßstäbe für die Quanteninformatik. Während die Kohärenzzeit Aufschluss darüber gibt, wie lange ein Qubit seinen Quantenzustand (und damit seine Information) beibehält, quantifiziert die Gattertreue den Unterschied im Betriebszustand zwischen einem idealen Gatter und dem entsprechenden physikalischen Gatter in Quantenhardware.
Probleme mit der Variabilität behindern die Implementierung in großem Maßstab
Der Haken: Die beschriebenen, ermutigenden Ergebnisse wurden bisher nur im Labormaßstab erzielt, wobei das kritischste Element, der Josephson-Übergang, durch sogenannte Doppelwinkelverdampfung und Lift-off-Techniken hergestellt wurde. „Das supraleitende Qubit ist im Wesentlichen ein nichtlinearer LC-Resonator, der eine nichtlineare Spule L und einen Kondensator C enthält“, erklärt Potočnik. „Der Josephson-Übergang übernimmt die Rolle einer nicht-linearen, nicht-dissipativen Induktivität, die es uns ermöglicht, die Energiezustände des Qubits zu manipulieren, um beispielsweise eine Überlagerung von 10> und 11> darzustellen.“
Um Energieverluste zu minimieren beziehungsweise die Kohärenzzeit zu maximieren, müssen die verschiedenen Grenzflächen in den Strukturen, aus denen der Übergang und der Kondensator bestehen, so sauber wie möglich sein, führt der Forscher aus. „Schon ein einziger atomarer Defekt an einer der Grenzflächen kann dazu führen, dass das Qubit Energie verliert.“ Aus diesem Grund seien Doppelwinkelverdampfung und Lift-off die bevorzugten Herstellungsverfahren: Sie könnten diese extrem sauberen Grenzflächen herstellen.
Diese Herstellungstechniken haben jedoch einen schwerwiegenden Nachteil: Sie erschweren eine weitere Skalierung auf eine größere Anzahl von Qubits. Eine groß angelegte Implementierung wird nach Angaben der Imec-Forscher durch die Variabilität der Josephsenergie des verdampften Übergangs behindert. Darüber hinaus schränkt die Herstellungstechnik die Wahl des supraleitenden Materials und damit das Potenzial für die Verbesserung der Qubits ein.
Ein alternativer Ansatz mit CMOS-kompatiblen Fertigungstechniken
Nun hat ein Team am Imec alternative Wege zur Herstellung der supraleitenden Schaltungen erforscht. „Wir haben uns darauf konzentriert, so genannte überlappende Josephson-Übergänge nur mit CMOS-kompatiblen Materialien und Techniken herzustellen“, erklärt Jeroen Verjauw, Doktorant am Imec. Ziel sei es, die Zuverlässigkeit und Reproduzierbarkeit moderner CMOS-Verarbeitungsschritte zu nutzen, um die Variabilität zu kontrollieren und die Hochskalierung zu erleichtern.
Überlappende Übergänge haben zwei Elektroden – unten die „Bottom Electrode“ (BE), oben die „Top Electrode“ (TE) – die durch eine dünne Isolierschicht getrennt sind. Die Elektroden werden in zwei Strukturierungszyklen definiert, mit einer Vakuumpause dazwischen. Die Unterbrechung führt zu einem unkontrollierten Wachstum von nativem Metalloxid, das in einem so genannten Ar-Frässchritt entfernt werden muss. „Dieser Ar-Frässchritt ist sehr kritisch und hat in der Vergangenheit zu unerwünschten Energieverlusten geführt“, ergänzt Verjauw.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Kohärenzzeiten bis zu 100 µs, Gattertreue von 99,94 %

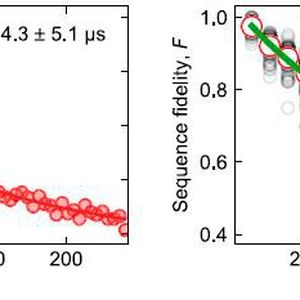

Nun sei ein Durchbruch gelungen: „Wir haben in unserem Labor supraleitende Qubits mit Kohärenzzeiten von mehr als 100 µs und einer durchschnittlichen Gattertreue für ein einzelnes Qubit von 99,94 % nachgewiesen“, sagt Tsvetan Ivanov, der ebenfalls am Imec forscht. Diese Ergebnisse würden mit den besten Bauelementen auf dem Markt vergleichbar sein – seien aber zum ersten Mal mit CMOS-kompatiblen Fertigungstechniken erzielt worden, etwa der modernen Sputter-Deposition und dem subtraktiven Ätzen.
Diese bahnbrechenden Ergebnisse seien durch das Verbessern des bekannten Verfahrens zur Herstellung der Überlappungsverbindungen erzielt worden, erläutert Ivanov. Es sei gelungen, die Anzahl der Prozessschritte und Schnittstellen zu verringern – und damit das Risiko von Energieverlusten. Außerdem konnte der Ar-Frässchritt optimiert werden. Darüber hinaus komme nun ausschließlich Aluminium (Al) zur Herstellung der Elektroden zum Einsatz.
Die nächsten Schritte: 300-mm-Fertigung, Verlustminimierung und Verbesserung der Reproduzierbarkeit
Die in NPJ Quantum Information beschriebenen Experimente wurden bisher nur in einer Laborumgebung, auf sogenannten Substrat-Coupons, durchgeführt. Die vorgestellte Herstellungsmethode sei jedoch ein wichtiger Meilenstein auf dem Weg zu einem industriellen 300mm CMOS-Prozess für hochwertige supraleitende Qubits, sagt Ivanov: „In Kürze werden wir die Herstellung dieser supraleitenden Schaltkreise in die 300-mm-Fertigung von Imec verlagern. Wir sind gespannt, ob sich die hohen Kohärenzzeiten auf größeren Wafersubstraten reproduzieren lassen.“
Die Versuchsträger habe man so konzipiert, „dass wir untersuchen können, woher die Energieverluste kommen“, erklärt Verjauw. Erste Ergebnisse deuten darauf hin, dass die Verluste hauptsächlich an der Außenseite der Struktur und nicht auf der Ebene der kritischen Übergänge auftreten. Dies sei ermutigend, da es Raum für Optimierungen durch gezieltere Oberflächenbehandlungsschritte lasse, sagt Verjauw. „Und schließlich bietet unsere Produktionsmethode einen Weg zur Herstellung reproduzierbarer Qubits über eine große Waferfläche mit geringen Schwankungen, beispielsweise bei der Qubitfrequenz.“
Es gibt jedoch noch weitere Hindernisse auf dem Weg zu praktischen Quantencomputern auf supraleitender Basis. Potočnik fasst zusammen: „Supraleitende Qubits sind immer noch relativ groß, im Bereiche einiger Millimeter.“ Im Vergleich dazu ließen sich beispielsweise halbleitende Spin-Qubits im Nanometerbereich realisieren. „Wir untersuchen, wie wir die Einheiten verkleinern können.“
Auch auf der Algorithmusseite würden viele Anstrengungen unternommen. „Die Qubits, die wir heute herstellen, sind nicht ideal, so dass von der theoretischen Seite große Anstrengungen unternommen werden, um Algorithmen zu entwickeln, die widerstandsfähiger gegen Datenverluste und Fehler sind, und um Quantenfehlerkorrekturprotokolle zu entwickeln“, sagt Potočnik. Darüber hinaus benötige die Community skalierbare, sehr gut kalibrierte Instrumente, um die wachsende Zahl supraleitender Qubits anzukoppeln, sie zu kontrollieren und aussagekräftige Ergebnisse auszulesen.
Fazit und Ausblick
Kristiaan De Greve, Programmdirektor für Quanteninformatik am Imec, sieht diese Arbeit von Anton, Tsvetan, Jeroen und ihren Mitarbeitern als einen entscheidenden Meilenstein auf dem Weg zur Überwindung grundlegender Hindernisse für die Hochskalierung supraleitender Qubits. Maßgeblich dafür seien die Kontroll- und Genauigkeitsvorteile industrieller Standardverarbeitungsmethoden: „Da für die Quantenprozessoren der Zukunft wahrscheinlich viele Tausende bis Millionen physikalischer Qubits benötigt werden, ist die Überwindung von Beschränkungen aufgrund von Variabilität und geringer Ausbeute entscheidend.“ Das Imec investiere daher in erheblichem Umfang in das Studium und die Bewertung dieser Beschränkungen und die Einführung neuer Lösungen, die auch die eigene Erfahrung in der hochentwickelten Prozesskontrolle nutzen würde.
Danny Wan, Programmmanager für Quantencomputing am Imec, fügt hinzu: „Im Rahmen des imec-Programms zum Quantencomputing haben sich unsere Wissenschaftler der Herausforderung gestellt, das Quantencomputing – sowohl halbleitend als auch supraleitend – aus dem Labor in die praktische Anwendung zu bringen.“ Die nun in NPJ Quantum Information beschriebenen Forschungsergebnisse seien äußerst ermutigend und würden bestätigen, „dass wir bei der Verfolgung unserer Ziele auf dem richtigen Weg sind“.
