Vollbrücken-PWM-Motortreiber PWM-Laststrom-Regelung von DC-Motoren

Anbieter zum Thema

FAULHABER Antriebssysteme

RECOM Power GmbH

MTM Power Messtechnik Mellenbach GmbH

Allegro Microsystems Europe

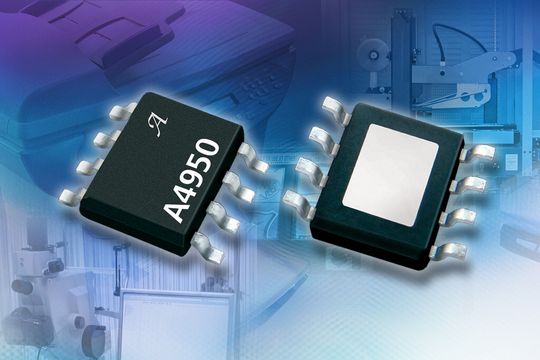

Für die Automobilelektronik qualifiziert ist diese Version des Vollbrücken-Motor-Treiber-ICs A4950. Sie ist zur pulsbreitenmodulierten Laststrom-Regelung von DC-Motoren ausgelegt. Der Motortreiber-IC ist für Spitzenströme von ±3,5 A und Betriebsspannungen von 40 V spezifiziert. Qualifiziert gemäß AECQ100 Grade 1, kann der Chip in Umgebungstemperaturen von -40 bis 125 °C eingesetzt werden. Durch den erweiterten Temperaturbereich, lässt sich der Chip für Automotive- und auch für anspruchsvolle Industrieanwendungen einsetzen. A4950 eignet sich insbesondere für Aktoren in HVAC-Systemen, aber auch für andere induktive Lasten. Über eine einfache Logik-Schnittstelle und ein externes PWM-Steuersignal werden Geschwindigkeit und Richtung des Gleichstrommotors (Rotors) geregelt. Zu den internen Schutzfunktionen gehört der Schutz gegenüber Überstrom, Kurzschluss gegenüber Masse und Versorgungsanschluss, thermische Abschaltung mit Hysterese, Unterspannungs-Monitoring der Last-Versorgung sowie Schutz bei Crossover-Strömen.

(ID:35237750)
