Kompakte DC-Generatoranschlusskästen PV-Anlagen wirtschaftlich installieren und zuverlässig absichern

Anbieter zum Thema

Weidmüller Interface GmbH & Co. KG

TRACO ELECTRONIC GMBH

Würth Elektronik eiSos GmbH & Co. KG

RECOM Power GmbH

Mit dem PV Next Mini erweitert Weidmüller sein Portfolio an DC-Generatoranschlusskästen um eine besonders platzsparende Variante. Mit den neuen Versionen können nun auch Anlagen mit 2MPP (Maximum Power Point) durch kompakte Boxen geschützt werden. Die Reihe bietet passende Lösungen für alle Wechselrichtertypen in Europa.

Ein deutlich gestiegenes Umweltbewusstsein, vermehrter Umstieg auf Elektromobilität und der Wunsch vieler Verbraucher nach mehr Unabhängigkeit lassen die Nachfrage nach PV-Anlagen auch bei Eigenheimbesitzern steigen. Die Akzeptanz und Investitionsbereitschaft bei privaten Verbrauchern und in der Wirtschaft fordern neue innovative technische Ansätze. Mit den Generatoranschlusskästen der PV-Next-Reihe erleichtert Weidmüller dem Installateur den Aufbau und die Einrichtung von PV-Anlagen.

Der Generatoranschlusskasten, kurz GAK, ist ein wichtiger Bestandteil jeder Photovoltaikanlage. Hier laufen nicht nur die Stränge der unterschiedlichen Anlagenteile zusammen, hier wird auch die Anlage vor Überspannungen geschützt.

Bei PV-Aufdachanlagen werden die Generatoranschlusskästen häufig direkt unter dem Dach montiert, um Kabel einzusparen. Hierzu werden Boxen mit besonders geringen Abmessungen benötigt. Denn sind die einzelnen PV-Module auf dem Dach montiert, werden die Strings zu wenigen gebündelten Strings im GAK zusammengeschlossen. Die PV-Next-Mini-Anschlusskästen können auf kleinstem Raum montiert werden.

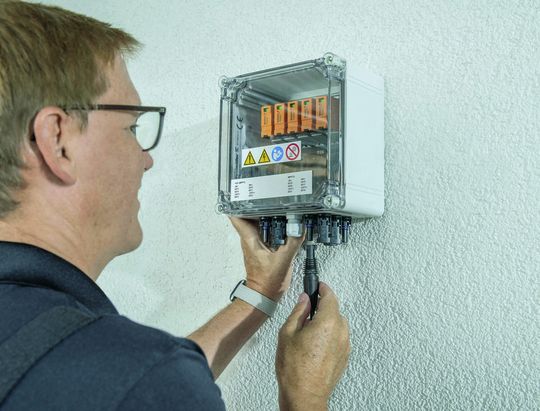

Die einfache Plug-and-play-Lösung mit Abmaßen von 200 mm x 200 mm x 132 mm spart Kabel und Installationszeit ein. Mit den neuen Mini-Varianten können nun auch Anlagen mit 2MPP (Maximum Power Point), beispielsweise zur Leistungsmaximierung bei Anlagen auf unterschiedlichen Dachflächen, geschützt und verbunden werden.

Vor Überspannungen geschützt

Trotz der kompakten Abmaße steht der GAK den „Großen“ an Funktionalität in nichts nach. Der DC-Generatoranschlusskasten enthält dabei die für die elektrische Sicherheit wichtigen Komponenten für Kurzschluss- und Überspannungsschutz, die vor einer Überspannung, etwa nach Blitzeinschlägen in der Nachbarschaft, schützen. Der im GAK eingesetzte Überspannungsschutz des Typs VARITECTOR der Serien VPU I PU (Typ I+II) und VPU II PV (Typ II) schützt die Photovoltaikanlagen und deren Komponenten wirkungsvoll vor Störeinkopplungen durch Blitz- und Überspannungen.

Mit dem integrierten Fernmeldekontakt kann der Status des Überspannungsableiters jederzeit erfasst werden. Seit dem Jahr 2019 ist der Einbau eines Überspannungsschutzes in PV-Anlagen durch die EN 51643- 32:2020 in der Europäischen Union verpflichtend. Dies gilt sowohl bei Neuanlagen als auch für Umbauten und Erweiterungen von Solaranlagen.

Trendgerechte Konzeption

Der Wirkungsgrad einer PV-Anlage hängt von vielen Faktoren ab. In Wechselrichtern integrierte MPP-Tracker sorgen dafür, dass die Leistung der Solarmodule optimal auf den aktuellen Strahlungs- und Temperaturzustand der Umgebung abgestimmt wird. Der MPP-Tracker findet den Punkt mit dem besten Wirkungsgrad und der optimalen Leistungsausbeute. PV Next Mini steht in der Version mit zwei Eingängen und einem Ausgang pro MPP zur Verfügung.

Dabei haben die Anwender die Wahl zwischen den fertig verdrahteten Boxen mit WM4C- oder MC4-EVO2-Steckverbindern als einfache Plug-and-play-Lösung oder dem Generatoranschlusskasten mit Kabelverschraubungen zum Selbstverdrahten mit PUSH IN-Anschlusstechnologie.

Die Installation ist aufgrund der integrierten PUSH IN-Anschlusstechnik besonders einfach und komfortabel, denn sie erfordert kein spezielles Werkzeug. Das reduziert die Arbeitsschritte, vermeidet Anschlussfehler und verkürzt die Montagezeit erheblich.

Generatoranschlusskästen der Serie wurden speziell für enge Umgebungen konzipiert. Das standardisierte, äußerst kompakte Design der Produktreihe ermöglicht eine optimale thermische und mechanische Funktionalität aller integrierten Komponenten. Die Boxen sind für Umgebungstemperaturen von –40 bis zu 50 °C ausgelegt und entsprechen den Vorgaben gemäß IEC 61439-2.

Sie sind geeignet für den Einsatz von Strings mit bis zu 15 A und bis 1.100 V. Der kleine GAK gliedert sich nahtlos in das Gesamtportfolio der Generatoranschlusskästen ein. Mehr als 90 Varianten, die sich leicht handhaben und skalieren lassen, schaffen ein neues Maß an Flexibilität.

Kurze Transportwege durch zwei Produktionsstandorte in Europa, kostenoptimierte Serienproduktion und die Nutzung hochwertiger Einzelkomponenten garantieren nicht nur maximale Produktqualität, sondern auch kurzfristige Verfügbarkeit und kurze Transportwege. (kr)
