Controller-Hardware Projiziert-kapazitive Touch-Controller mit verbesserter EMV

Redakteur: Dipl.-Ing. (FH) Hendrik Härter

Zytronic hat mit dem ZXY110 einen Touch-Controller vorgestellt, mit dem sich bei der Entwicklung von projiziert-kapazitiven Touchsystemen nicht nur die Genaugikeit erhöht, sondern die elektromagnetische Störfestigkeit verbessert.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG
CADFEM Germany GmbH
Shanghai Yongming Electronic Co., Ltd.
Pinnacle Marketing Communications Ltd

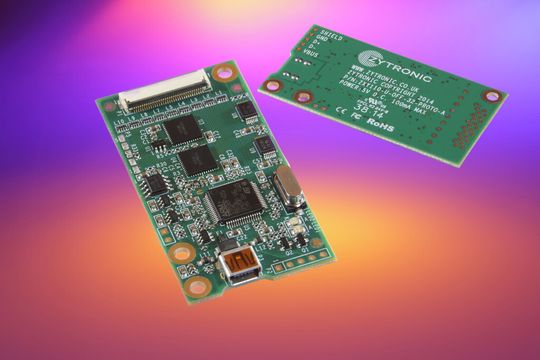

Der ZXY110 von Zytronic verbessert die Eingabe Dank den eigenkapazitiven p-cap- (PCT-)Zytronic-Sensoren.
Der ZXY110 von Zytronic verbessert die Eingabe Dank den eigenkapazitiven p-cap- (PCT-)Zytronic-Sensoren.
(Zytronic)

Einen Touch-Controller für sein Portfolio an projiziert-kapazitiven Touchsensor-Produkten hat Zytronic den ZXY110 entwickelt. Dank des Controllers lassen sich mit den eigenkapazitiven p-cap- (PCT-)Zytronic-Sensoren neue Standards für Reaktionsfreudigkeit und Präzision setzen. Der Controller unterstützt Einzel- und zweifache Berührungen und verfügt über einen 32-Bit ARM Cortex M4-Prozessor mit einer Geschwindigkeit von 168 MHz.

Begleitet wird der Prozessor von zwei speziell entwickelten ASIC-Elementen, die seinen Platzbedarf minimieren und gleichzeitig seine Fähigkeit, Berührungen selbst durch über 10 mm dicke Glasschichten zu erfassen, maximieren. Angeboten wird der Controller in zwei verschiedenen Versionen angeboten: Die Ausführung mit 32 Eingängen deckt p-cap PCT-Touchsensoren bis zu einer Diagonale von 19 Zoll ab, während die 64-Input-Version für PCT-Sensoren mit Diagonalen zwischen 19 und 46 Zoll geeignet ist. Die Verbindung zum PC erfolgt über einen USB 2.0 Anschluss.

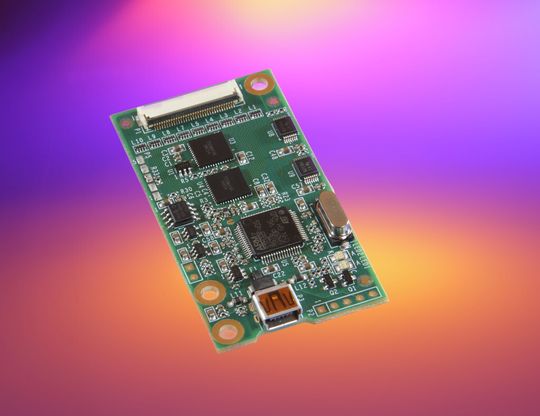

Die reduzierte elektromagnetische Störungsanfälligkeit beruht auf der Frequenzscan-Funktion. Hier bewegt sich die Betriebsfrequenz dynamisch zwischen 1,3 und 2,5 MHz, um Umweltrauschen zu vermeiden.
Die reduzierte elektromagnetische Störungsanfälligkeit beruht auf der Frequenzscan-Funktion. Hier bewegt sich die Betriebsfrequenz dynamisch zwischen 1,3 und 2,5 MHz, um Umweltrauschen zu vermeiden.
(Zytronic)
Mit dem Controller lassen sich Berührungskoordinaten in weniger als 5 Millisekunden aktualisieren, was die Benutzererfahrung besonders angenehm und reibungslos macht. Ein weiteres wesentliches Merkmal ist die firmeneigene Architektur und Firmware mit in der Industrie führender Widerstandskraft gegen elektromagnetische Störungen. Die reduzierte elektromagnetische Störungsanfälligkeit beruht auf der Frequenzscan-Funktion. Hier bewegt sich die Betriebsfrequenz dynamisch zwischen 1,3 und 2,5 MHz, um Umweltrauschen zu vermeiden.

Die Controller sind mit den Betriebssystemen Windows 7, Windows 8 und Linux Plug-&-Play-kompatible Schnittstellen zwischen Mensch und Maschine. Der Touch-Controller kann mit dem kostenlos zum Download angebotenen Zytronic ZyConfig-Programm verwendet werden, über das Touchscreen-Integratoren die Firmware-Einstellungen des Controllers abrufen und abändern können.
