Netzteile 1.200-W-Stromversorgung für raue Industrieumgebungen

Anbieter zum Thema

TRACO ELECTRONIC GMBH

RECOM Power GmbH

MTM Power Messtechnik Mellenbach GmbH

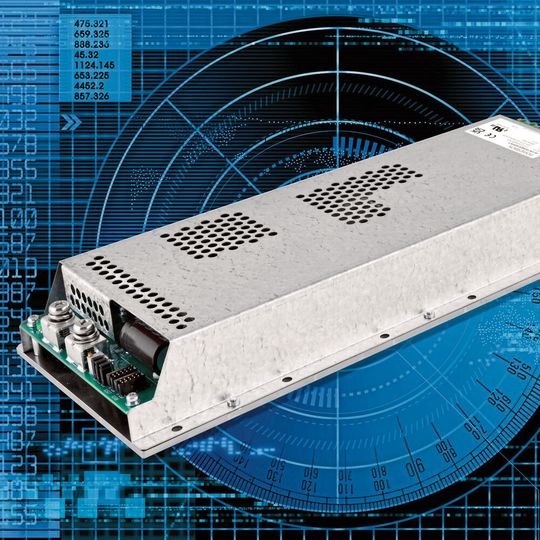

Powerbox hat das robuste 1.200 -W-AC/DC-Netzteil für raue Industrieumgebungen angekündigt.

Die OFD1200A-Serie im Metallgehäuse mit einer Grundplatte für Konduktionskühlung kann in einem Betriebstemperaturbereich von –40 bis 95 °C eingesetzt werden. Für extrem anspruchsvolle Anwendungen ist das OFD1200A mit einer Schutzlackierung versehen und mechanisch robust gemäß dem Standard MIL-STD810H gebaut. Das Produkt ist auch elektrisch robust, widersteht harten Transienten und erfüllt die anspruchsvollen EMV-Leistungsniveaus, die für die meisten gängigen Verteidigungs- und anspruchsvolleren Industrieanwendungen erforderlich sind, gemäß MIL-STD-461 CE-102 und erfüllt auch MIL-STD-1399-300. Das Netzteil arbeitet mit einem weiten universellen Eingangsbereich von 85 bis 305 V_AC mit aktiver Leistungsfaktorkorrektur (PFC). Die Ausgangsspannung und der Ausgangsstrom können von nahezu Null bis zum für jedes Modell zulässigen Höchstwert eingestellt werden und decken damit einen großen Anwendungsbereich ab. Das OFD1200A wurde für hohe Verfügbarkeit, kurze Markteinführungszeiten und die Erfüllung kommerzieller und Off-the-Shelf-Geschäftsmodelle (COTS/MOTS) entwickelt. Es ist mit vier Ausgangsspannungen von 12, 28, 48 und 65 V erhältlich. Bis zu neun Einheiten lassen sich parallel schalten, um eine Gesamtleistung von bis zu 9.720 W zu liefern.

Eine Reihe von Anwendungen erfordert Stromversorgungen, die mit begrenzter oder ohne Belüftungskühlung arbeiten. Dies gilt für Anwendungen in rauen Umgebungen, in denen elektronische Geräte in einem versiegelten Gehäuse installiert sind, für Funkkommunikationssysteme, die widrigen Wetterbedingungen ausgesetzt sind, für Überwachungs- und Zugangskontrollsysteme im Freien und für Geräte in Innenräumen mit sehr strengen Lärmschutzvorschriften. Neben den Umweltanforderungen sind es auch die Zuverlässigkeit und die Wartungskosten, die die Systementwickler dazu veranlassen, auf den Einsatz von Lüftern und Gebläsen zu verzichten und der Konduktionskühlung den Vorzug zu geben.

Die Konduktionskühlung erfordert sehr spezifische Baupraktiken, und das OFD1200A wurde von Powerbox so konstruiert, dass eine optimale Wärmeübertragung von den Wärme erzeugenden Komponenten zur Metall-Grundplatte gewährleistet ist und ein hohes Leistungsniveau innerhalb einer Betriebstemperatur von –40 bis 95 °C an der Grundplatte erreicht wird. Abhängig von der Montagemethode und den allgemeinen Kühlbedingungen kann eine Leistungsminderung gemäß den Angaben in den technischen Unterlagen erforderlich sein.

Um einen großen Anwendungsbereich abzudecken, arbeitet das OFD1200A mit einem weiten universellen Eingangsbereich von 85 bis 305 V_AC (Nennwert 100 bis 277 V_AC). Das Gerät verfügt über einen aktiven PFC mit einem Koeffizienten von 0,98/0,95 (110 V_AC/230 V_AC).

Das OFD1200A ist in vier Versionen mit einer Ausgangsgleichspannung erhältlich: 12 V/84 A; 28 V/43 A; 48 V/25 A und 65 V/18,5 A. Durch die Verwendung einer hocheffizienten Topologie liegt der typische Wirkungsgrad für die 48-V-Ausgangseinheit bei einem 230-V_AC-Eingang bei hervorragenden 92 Prozent.

Die OFD1200A-Serie wurde für höchste Schock- und Vibrationsbelastungen entwickelt. Sie verfügt über einen Schutz gegen raue Transienten und hat zusätzliche EMV-Filter, wie sie in MIL-STD 461E CE102, MIL-STD 1399-300A und MIL-STD 810H spezifiziert sind.

Für Anwendungen wie Batterieladegeräte muss die Stromversorgung einen konstanten Strom liefern, der leicht einzustellen ist. Häufig werden solche Geräte in Umgebungen betrieben, in denen die Elektronik eingeschlossen und vor Gefahren geschützt sein muss. Daher muss das Netzteil über eine externe Steuerung verfügen, mit der die Ausgangsspannung und/oder der Ausgangsstrom vom maximal zulässigen Wert auf nahezu Null eingestellt werden kann.

Damit die Kunden die Spannung und den Strom präzise an ihre Anwendung anpassen können, bietet das OFD1200A zwei Analogeingänge, VTRM und ITRM. Mit diesen können die Ausgangsspannung und der Ausgangsstrom von nahezu Null bis zu dem für das jeweilige Modell angegebenen Höchstwert eingestellt werden. Zum Beispiel kann der 28-V-Ausgang von nahezu Null Volt bis zu 33,6 V und der Ausgangsstrom von nahezu Null Ampere bis zu 43 A eingestellt werden. Alternativ kann die Ausgangsspannung auch manuell über das vorhandene On-board-Potentiometer eingestellt werden.

Die erweiterte Trimm- und Steuerfunktion vereinfacht die Nutzung des Netzteils im Konstantspannungs- (CV) oder Konstantstrommodus (CC), ohne dass externe Schaltungen hinzugefügt werden müssen.

Für Anwendungen, die Redundanz oder eine höhere Leistung erfordern, können bis zu neun Geräte parallel geschaltet werden, die im Konduktionskühlungsmodus eine beeindruckende Gesamtleistung von bis zu 9.720 W liefern. Um im Parallel- oder Redundanzbetrieb ein Höchstmaß an Effizienz zu gewährleisten, sind das OFD1200A28 und OFD1200A48 optional mit einer aktiven ORing-Schaltung mit Hochleistungs-FET-Technologie (Option-O) ausgestattet.

Aus Sicherheitsgründen verfügt das OFD1200A über eine Isolierung IN/OUT von 3.000 V_AC und IN/FG von 2.000 V_AC. Die Ausgangsisolierung zu FG beträgt 500 V_AC. Das Netzteil verfügt über einen Überstromschutz mit automatischer Wiederherstellung, Überspannungs- und Übertemperaturschutz.

Die OFD1200A-Platine bietet über On-Board-Anschlüsse einfachen Zugang zu Zusatzfunktionen, nämlich: Fernsteuerung, Ausgangsspannungsabfrage, Power Good, VTRM, ITRM.

Das OFD1200A hat die Schock- und Vibrationstests gemäß MIL-STD-810H bestanden. In dieser Hinsicht wurden die Produkte weit über die normalen Betriebsbedingungen hinaus getestet und sind so konzipiert, dass sie hohen Erschütterungen von 20 G standhalten.

Im geschlossenen Format misst das OFD1200A 142 mm x 40 mm x 340 mm und wiegt maximal 1,8 kg.

Dank seines für Konduktionskühlung optimierten Designs eignet sich das OFD1200A für Anwendungen, die eine geräuscharme Stromversorgungslösung erfordern, z. B. in einem Kontrollraum. Ebenso eignet es sich für industrielle Anwendungen, bei denen eine Zwangsbelüftung aufgrund von Umgebungseinschränkungen nicht möglich ist. An einem Gehäuse oder einer Kühlplatte angebracht, kann das OFD1200A beeindruckende Leistungen mit einem sehr hohen Maß an Zuverlässigkeit liefern.

Das OFD1200A ist gemäß UL62368-1 3rd edition, cUL (entspricht CAN/CSA-C22.2 No.62368-1) zertifiziert.

Die OFD1200A-Serie hat eine dreijährige Vollgarantie und entspricht den europäischen RoHS-, REACH- und Niederspannungsrichtlinien. Das Produkt trägt die CE-, UKCA- und cURus-Zeichen.
