Für elektrochemische Messungen auf kleinem Raum eignet sich der EmStat Pico. Dieses System-on-Modul-Paket erledigt gängige Messungen in der Elektrochemie. Drei Beispiele sollen das verdeutlichen.

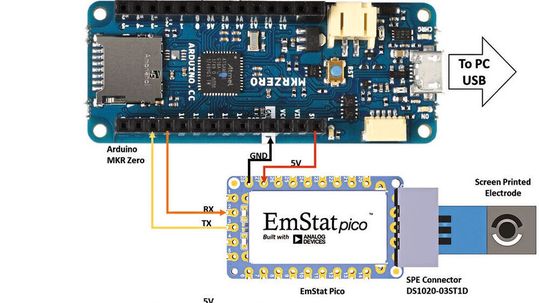

Potentiostaten: Eine Systemintegration mit dem EmStat Pico über einen Arduino MKR.
(Bild: PalmSens und Analog Devices)
Die Mess- und Sensortechnik kann schon längst nicht mehr auf elektrochemisch basierten Methoden verzichten. Dazu notwendig sind kleine, elektrochemische Messgeräte, die sogenannten Potentiostaten, bis hin zu portablen Geräten und System-on-Module-Platinen (SoM). An den Beispielen pH-Messung, Zyklovoltammetrie und EIS stellt der Beitrag Messroutinen mit dem EmStat Pico vor. Sie münden in den Endprodukten Sensit Smart und Sensit Bluetooth.
Das EmStat Pico entstand in Kooperation von Palmsens und Analog Devices und gilt als ein neuer Grad bei der Miniaturisierung. Es handelt sich um einen vollständigen Potentiostat inklusive elektrochemischer Impedanzspektroskopie (EIS) auf einem 30,5 mm x 18 mm x 2,6 mm Chip. Möglich ist die Integration elektrochemischer Sensorik in Wearables, medizinischen Geräten oder Gaswächtern.
Der EmStat Pico lässt sich mit vier Anschlüssen aus 5 V, Masse, Senden und Empfangen in jedes Mikrocontroller-basierte System integrieren. Bild 1 zeigt zwei Beispielkonfigurationen:
mit einem Arduino MKR als Master-Controller und
einem USB-zu-UART-Konverter als Schnittstelle zu einem PC.
In beiden Konfigurationen ist der EmStat Pico mit einer Screen-Printed Elektrode (SPE) für gängige elektrochemische Messungen wie Zyklovoltammetrie (CV) verbunden.
Die Entwicklungsplatine und die Software-Schnittstelle

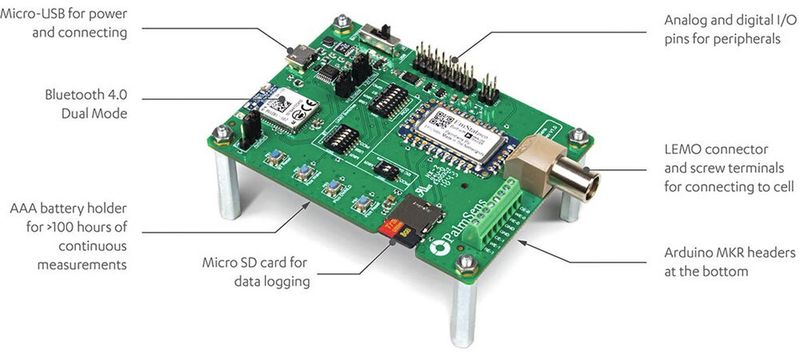

Bild 2: Die EmStat Pico-Entwicklungsplatine.
(Bild: PalmSens)
Die in Bild 2 gezeigte EmStat Pico-Entwicklungsplatine setzt die SOM-Verbindungen um und ergänzt eine Reihe von Funktionen: Akku und SD-Karte für den Standalone-Betrieb, USB- und Bluetooth-Kommunikationsoptionen, Echtzeituhr (RTC) für den Zeitstempel, EEPROM für die Speicherung von Kalibrierungsdaten und eine Pinleiste für den direkten Anschluss eines Arduino MKR. Die Pico-Entwicklungsplatine wird, genau wie die daraus hervorgehenden Endgeräte Sensit Smart und Sensit BT, mit der PC-Software PSTrace oder der Android-App PStouch über USB oder Bluetooth betrieben.

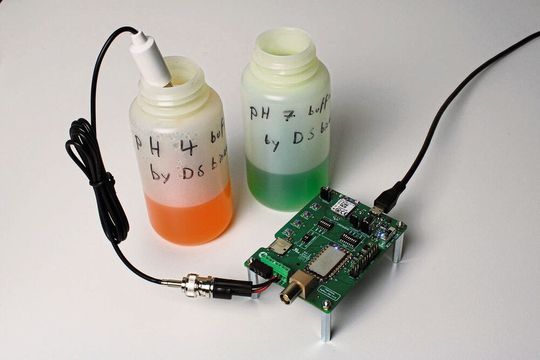

Bild 3: Aufbau der pH-Messung mit der EmStat Pico-Entwicklungsplatine:
(Bild: PalmSens)

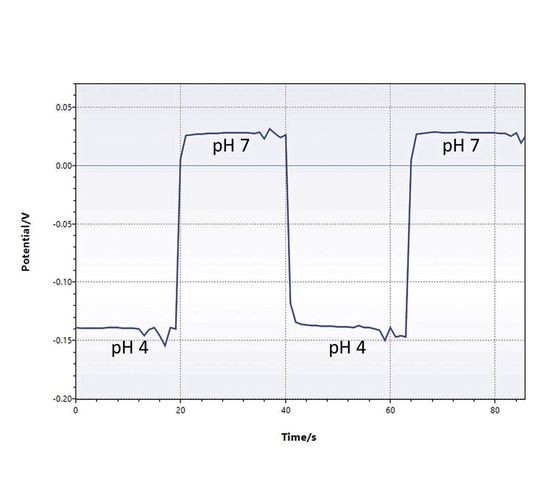

Bild 4: Die pH-Messung auf der EmStat Pico-Entwicklungsplatine.
(Bild: PalmSens)
Der pH-Wert mit seiner Skala von 0 bis 14 (sauer: 0, neutral: 7, basisch: 14) ist eine gebräuchliche elektrochemische Messung und wird in der Umweltchemie oder zur medizinischen Sensorik eingesetzt. Gemessen wird typischerweise mit einer ionenselektiven Glaselektrode (ISE), die spezifisch für Wasserstoffionen ist und einen Spannungsgang oder ein Leerlaufpotenzial (OCP) erzeugt. Wie das OCP impliziert, sollte in der Elektrode kein oder nur ein minimaler Strom fließen.
Somit ist ein hochohmiger Eingang für eine fehlerfreie Messung erforderlich. Bei pH-Elektroden können Einschwingzeiten von bis zu 30 Sekunden auftreten und die Messungen sind stark temperaturabhängig.
Ein Blick auf die pH-Elektrode
Eine pH-Elektrode (Voltcraft PE-03) wurde am Eingang RE_0 der EmStat Pico-Entwicklungsplatine angeschlossen und auf WE_0 referenziert. Die Ausrichtung erzeugt ein invertiertes Spannungsverhalten. Der Eingang RE_0 ist mit einem Operationsverstärker (AD8606) auf dem EmStat Pico gepuffert, um eine Eingangsimpedanz >1 TOhm zu erreichen. Das Potenzial an RE_0 gegen WE_0 wurde über einen Zeitraum von zwei Minuten aufgezeichnet, während die Elektrode alle 20 Sekunden zwischen den Puffern pH 4 und pH 7 gewechselt wurde.
Nach der Entnahme der ISE aus dem einen Puffer wurde sie mit destilliertem Wasser gespült, bevor sie in den anderen Puffer getaucht wurde. Die Differenz zwischen dem Potenzial bei pH 4 und pH 7 betrug 0,17 V. Die Steigung der linearen Beziehung zwischen Potenzial und pH beträgt 56,7 mV/pH. Das zeigt eine ausreichende Empfindlichkeit und berücksichtigt die theoretisch idealen Werte von 59,16 mV/pH Einheit bei 25 °C.
Die Zyklovoltammetrie und wie gemessen wird

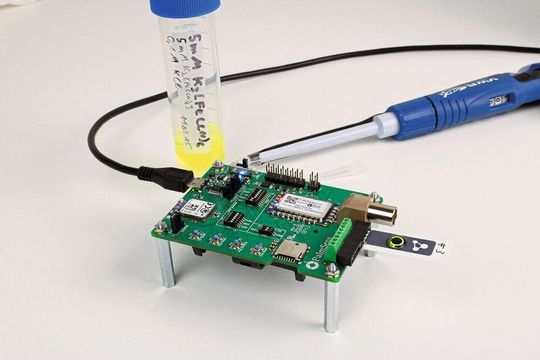

Bild 5: Aufbau der Zyklovoltammetrie auf der EmStat Pico-Entwicklungsplatine.
(Bild: PalmSens)

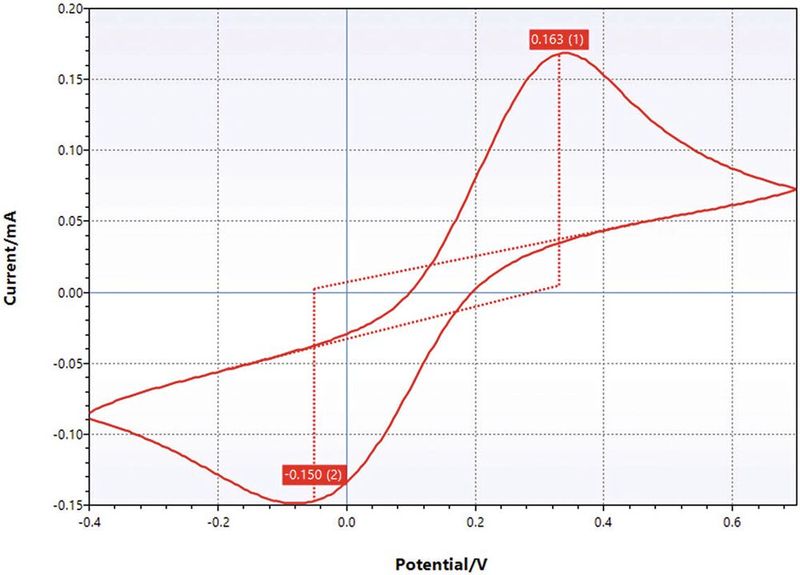

Bild 6: Zyklovoltammetrie von 5 mmol/l rotes und gelbes Blutlaugensalz an einer SPE mit PSTAT_0 des EmStat Pico.
(Bild: PalmSens)
Bei der Zyklovoltammetrie wird ein Potentialbereich mit zeitlich konstanter Änderung in positiver und negativer Richtung durchlaufen. Der Stromfluss wird durch die entsprechende Elektrode und die Aufteilung in anodischen und kathodischen Strom gemessen. Damit lässt sich zwischen Oxidation und Reduktion chemischer Spezies an der Elektroden-Grenzfläche unterscheiden.
Diese Methode wird routinemäßig für den Nachweis und die Quantifizierung elektroaktiver Spezies verwendet. Beispielsweise für Metallkomplexe wie Berliner Blau, einem gängigen Farbstoff. Eine Lösung von rotem Blutlaugensalz K3[Fe(lll)(CN)6] und gelbem Blutlaugensalz K4[Fe(ll)(CN)6] (beide 5 mmol/l) wurde im molaren Verhältnis 1:1 mit 0,1 mol/l Kaliumchlorid als Grundelektrolyt in destilliertem Wasser angesetzt. Das Ion [Fe(ll)(CN)6]4- kann durch ein positives elektrisches Potenzial zu [Fe(lll)(CN)6]3- oxidiert werden und umgekehrt kann [Fe(lll)(CN)6]3- zu [Fe(ll)(CN)6]4- durch ein negatives elektrisches Potenzial reduziert werden. Durch die reversible Redoxreaktion eignet sich die Lösung für eine CV-Messung.
Stand: 08.12.2025
Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.
Einwilligung in die Verwendung von Daten zu Werbezwecken
Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.
Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.
Meine Einwilligung umfasst zudem die Verarbeitung meiner E-Mail-Adresse und Telefonnummer für den Datenabgleich zu Marketingzwecken mit ausgewählten Werbepartnern wie z.B. LinkedIN, Google und Meta. Hierfür darf die Vogel Communications Group die genannten Daten gehasht an Werbepartner übermitteln, die diese Daten dann nutzen, um feststellen zu können, ob ich ebenfalls Mitglied auf den besagten Werbepartnerportalen bin. Die Vogel Communications Group nutzt diese Funktion zu Zwecken des Retargeting (Upselling, Crossselling und Kundenbindung), der Generierung von sog. Lookalike Audiences zur Neukundengewinnung und als Ausschlussgrundlage für laufende Werbekampagnen. Weitere Informationen kann ich dem Abschnitt „Datenabgleich zu Marketingzwecken“ in der Datenschutzerklärung entnehmen.
Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden. Dies gilt nicht für den Datenabgleich zu Marketingzwecken.
Recht auf Widerruf
Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://contact.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.
Über die Schraubklemmen (Con 4) der Pico-Entwicklungsplatine hat man einen SPE-Stecker (DS1020-03ST1D) in den PSTAT_0-Kanal angeschlossen und eine SPE (LP-3.13.WP.350 von LanPrinTech) eingesteckt. Dann einen 200-μl-Tropfen der Messlösung auf die aktive Oberfläche der SPE gegeben. Der EmStat Pico wurde so eingestellt, dass er ein CV an PSTAT_0 mit den folgenden Messparametern durchführt: Potentialbereich= -0,4 V bis 0,7 V; Schrittweite = 10 mV; Vorschubrate = 100 mV/s. Alle Daten sind per PSTrace aufgezeichnet.
Das Zyklovoltammogramm in Bild 6 zeigt eine Stromspitze von 0,163 mA bei einem angelegten Potential von 340 mV, die auf die Oxidation von [Fe(ll)(CN)6]4- zu [Fe(lll)(CN)6]3- zurückzuführen ist. Die negative Stromspitze von -0,15 mA, die bei -80 mV auftritt, entsteht in Folge der Reduktion. Dann wird der Prozess umgekehrt. Der Wert des Stroms ist proportional zur Konzentration der elektroaktiven Spezies. Der Mittelwert aus den Spitzenpotenzialen von 180 mV ist das Standardpotenzial, bei dem oxidierte und reduzierte Form in gleicher Konzentration vorliegen.
Die elektrochemische Impedanzspektroskopie

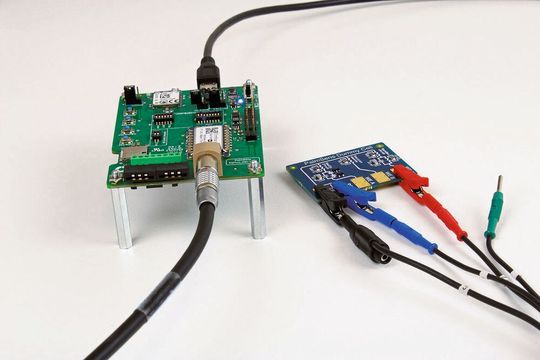

Bild 7: Aufbau der elektrochemischen Impedanzspektroskopie (EIS) der EmStat Pico-Entwicklungsplatine.
(Bild: PalmSens)
Mit der elektrochemischen Impedanzspektroskopie (EIS) wird üblicherweise die Grenzflächenchemie an Oberflächen wie Korrosionsgrenzflächen oder Batterieelektroden untersucht. Das wird typischerweise durch Anlegen eines kleinen, sinusförmigen Potenzials und Messen des Stromverhaltens bei Frequenzen im Milli- bis Megahertz-Bereich durchgeführt. Eine elektrochemische Grenzfläche lässt sich mit einer Kombination von elektrischen Schaltungselementen modellieren.
Das einfachste Modell ist eine Randles-Schaltung, die zwei Widerstände und einen Kondensator enthält. Die PalmSens Dummy-Zelle verfügt über drei Testschaltungen, darunter eine Randles-Zelle. Hier steht Rs für den Lösungswiderstand (Elektrolyt), Cdl für die Doppelschichtkapazität (Grenzfläche) und Rct für den Ladungstransferwiderstand der Grenzfläche.
Wie sich die EIS-Daten darstellen lassen

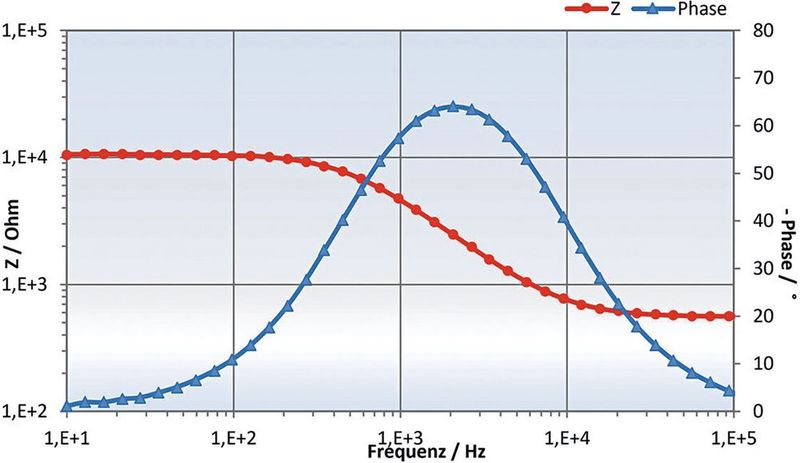

Bilder 4a-d: Die EIS-Ergebnisse des EmStat Pico bei der Messung der PalmSens Dummy-Randles-Schaltung. Dargestellt durch (a) ein Bode-Diagramm, (b) ein Nyquist-Diagramm mit einem angepassten Modell, (c) ein Randles-Schaltkreismodell und (d) Ersatzschaltungselemente.
(Bild: PalmSens)

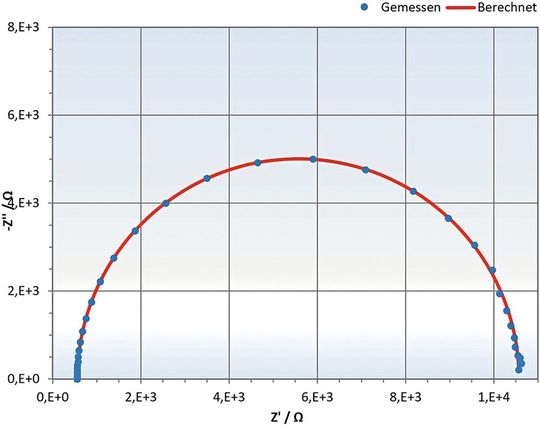

Bild 8b: Ein Nyquist-Diagramm mit einem angepassten Modell.
(Bild: PalmSens)
EIS-Daten werden typischerweise als Nyquist- oder Bode-Diagramm dargestellt, auf die eine mathematische Schaltkreisanpassung angewendet wird, um die Werte der Elemente der Ersatzschaltung zu berechnen. Das Sensorkabel (PalmSens) wurde an Con 8 der Pico-Entwicklungsplatine eingesteckt und die Krokodilklemmenanschlüsse an der Randles-Dummy-Zelle (PalmSens) befestigt (Bild 7).
Der EmStat Pico wurde so eingestellt, dass es eine EIS-Messung an PSTAT_0 mit den folgenden Parametern durchführt: DC-Spannung = 1 V; Sinus = 10 mVp-p; Frequenzbereich = 10 Hz bis 200 kHz. Zur Berechnung der Werte der elektrischen Elemente in der Schaltung wurde eine PSTrace Ersatzschaltungsanpassung verwendet, die den Levenberg-Marquardt-Algorithmus nutzt.

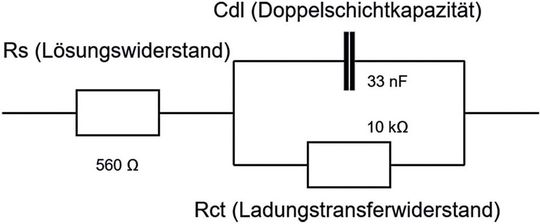

Bild 8c: Ein Randles-Schaltkreismodell.
(Bild: LXinstruments)
Ergebnisse: Das Bild 8a zeigt das Bode-Diagramm des Randles-Schaltkreises in Bild 8c. Bei niedrigen Frequenzen ist der 10 kOhm-Widerstand dominant, da der Kondensatoreffekt klein ist. Bei höheren Frequenzen sinkt die Impedanz, um dem Lösungswiderstand zu entsprechen, da der Kondensator ein fast perfekter Kurzschluss wird.
Bild 8b zeigt das Nyquist-Diagramm der Daten in blau und das an die Daten angepasste theoretische Modell in rot. Die aus dem angepassten Modell berechneten Ersatzschaltungselemente zeigt die Tabelle. Diese stimmen weitestgehend mit den Nennwerten der Dummy-Zelle überein. Die Widerstandstoleranz beträgt 0,1 Prozent, die Kondensatortoleranz beträgt fünf Prozent.
Schaltkreisparameter
nominell
berechnet
RS
560 Ohm
560,5 Ohm
Rct
10 kOhm
10,01 kOhm
Cdl
33 nF
33 nF
Zusammenfassung

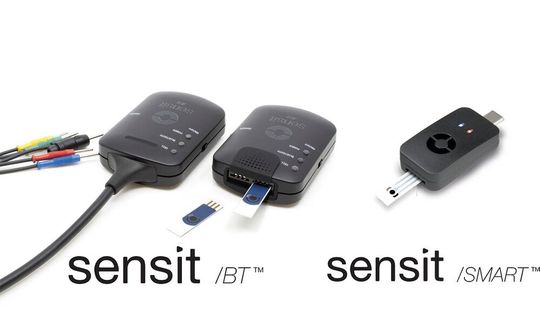

Bild 9: Sensit Smart und Sensit BT für elektrochemische Messungen.
(Bild: LXinstruments)
Mit dem EmStat Pico als kleinem System-on-Module-Paket können die meisten gängigen elektrochemischen Messungen durchgeführt werden. Die daraus hervorgehenden Geräte Sensit Smart und Sensit BT bieten die gleiche Funktionalität inklusive Integration und Steuerung über PSTrace (Windows) und PStouch (Android-App).
Der Beitrag wurde von Martin Uhlemann von EKTechnologies auf Grundlage der Application Note „EmStat Pico: Embedded Electrochemistry with a Miniaturized, Software-Enabled, Potentiostat System on Module“ erstellt. Veröffentlicht wurde die Application Note von PalmSens und Analog Devices. Der Inhalt des Artikels basiert auf der Arbeit von Lutz Stratmann (Elektrochemiker bei PalmSens), Brendan Heery (Hardware-Ingenieur bei PalmSens) und Brian Coffey (Produktmarketingmanager bei Analog Devices).
* Martin Uhlemann arbeitet bei EKTechnologies in Wesel.
