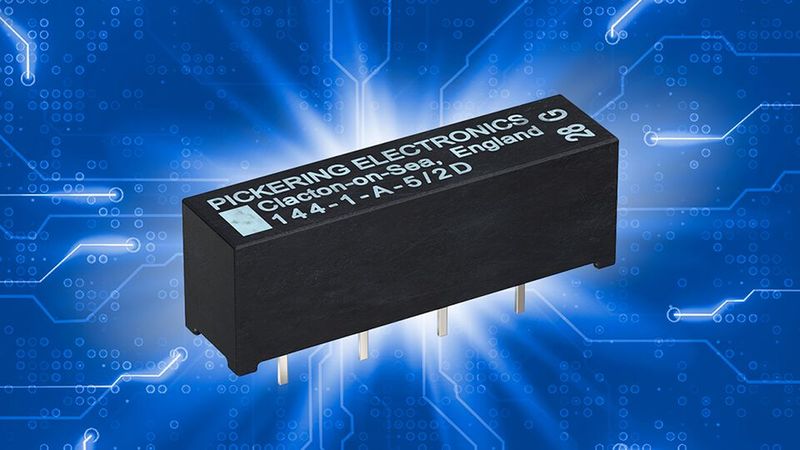

gesponsertPlatzsparender Schalter ohne Kompromiss bei der Leistung Die Serie 144 von Pickering revolutioniert das Schalten hoher Leistungen

Suchen Sie nach einer platzsparenden Lösung ohne Kompromisse bei der Leistung? Entdecken Sie die Serie 144 von Pickering – klein im Format, groß in der Wirkung.

Sie müssen durch kleine Schalter Platz auf der Leiterplatte einsparen, können aber keine Abstriche bei der Leistung machen? Die Schalter der Serie 144 schalten problemlos bis zu 80 Watt bei einem Montageabstandsmaß von 0,25 Zoll. Das ist eine bemerkenswerte Verbesserung gegenüber den standardmäßigen Reed Relais ohne quecksilberbenetzte Kontakte, deren Nennstrom bei 10 Watt typisch um die 0,5 Ampere beträgt.

Bei einem Schaltstrom bis zu 2 A bei 60 Watt, oder 1 A bei bis zu 80 Watt und einer Dauerstrombelastbarkeit von bis zu 3 A bietet dieses Relais eine für seine Größe beispiellose Leistung und Vielseitigkeit. Darüber hinaus können sich die Spannungswerte durchaus sehen lassen: Schalten bis 1 kV bei 10 W und bis zu 3 kV Durchbruchspannung.

Ökologische Verantwortung: Eine grünere Alternative

Einige Reed Relais enthalten flüssiges Quecksilber im Schalter, wonach Relais nach ‚nass‘ und ‚trocken‘ unterschieden werden. Das Quecksilber wird über ein kleines Reservoir in der Glasröhre des Schalters bereitgestellt. Bei der Betätigung der Schaltkontakte wird das Quecksilber über eine gefurchte Fläche nach oben in den Kontaktbereich gepumpt und haftet aufgrund seiner hohen Oberflächenspannung am Material.

In der Vergangenheit waren quecksilberbenetzte Reed Relais in einigen Branchen eine beliebte Option, besonders wegen der hohen Kontaktlebensdauer und des prellfreien Kontaktschlusses, was besonders beim Schalten unter Last wünschenswert sein kann. Leider ist Quecksilber unter bestimmten Umständen ein gefährlicher Stoff, was bedeutet, dass Produkte, in denen es eingesetzt wird, nicht RoHS-konform sind. Tatsächlich sind in den letzten Jahren Gesetze verabschiedet worden, die die Verwendung dieses Stoffes in vielen Ländern verbieten.

Die Kombination aus hoher Nennleistung und geringer Größe macht die Serie 144 zu einer ausgezeichneten Alternative für quecksilberbenetzte Relais, und die Leistungsspezifikationen werden ebenfalls übertroffen. Sicherlich weisen trockene Reed Relais ein gewisse Prellneigung auf, was aber durch die geringe Größe auf ein Minimum begrenzt wird. Selbst für das Schalten unter Höchstlast sind die 144er auf 10 Millionen Schaltspiele ausgelegt.

Reed Relais und EMR im Vergleich

Beim Reed Relais sind die Reed-Schalter in einer Glasröhre gekapselt und so optimal vor Umwelteinflüssen wie Staub, Feuchte, Fremdstoffe und Verunreinigung geschützt. Das elektromechanische Relais (EMR) hingegen ist den Elementen ausgesetzt, was bedeutet, dass deren Leistungsfähigkeit und Langlebigkeit durch äußere Kräfte beeinträchtigt werden kann. Das könnte auch durch die vorgenannten Faktoren geschehen, aber bereits durch den Kontakt mit Luft ist der Schalter durch Oxidation gefährdet.

Beim EMR kann dem entgegengewirkt werden, indem für die Schaltkontakte Edelmetalle, wie z. B. Gold, verwendet werden und so die Oxidationsgefahr gesenkt oder beseitigt wird. Allerdings sind diese Materialien nicht geeignet für das Schalten unter Last, weil sie empfindlicher gegenüber Abbrand und Verschweißen sind, was wiederum das Einsatzspektrum des Schalters eingrenzt.

Relais behalten langfristig ihre Leistungsfähigkeit und Zuverlässigkeit und sind so die bevorzugte Wahl für Anwendungen, bei denen es auf Robustheit und Langlebigkeit ankommt.

Technische Daten der Serie 144

• Bis zu 80 W Schaltleistung bei bis zu 1 kV Schaltspannung und 3 kV Durchbruchspannung

• Bis zu 2 A Schaltvermögen bei einer Dauerstrombelastbarkeit von 3 A

• Erhältlich mit 5-V-, 12-V- und 24-V-Spulen

• Montageabstandsmaß 0,25 Zoll

• Erhältliche Kontaktausführungen: ein Schließer (1 Form A), zwei Schließer (2 Form A), und ein Öffner (1 Form B)

Qualitätssicherung, kundenspezifische Anpassung und kostenfreie Muster über Pickering

Pickering ist seit mehr als 55 Jahren in der Fertigung von Reed Relais für höchste Zuverlässigkeit bekannt. Dies ist insbesondere auf strenge Qualitätskontrollen und Prüfverfahren zurückzuführen, die gewährleisten, dass jedes Relais die höchsten Ansprüche an Leistungsfähigkeit und Robustheit erfüllt.

Wir bei Pickering sind uns bewusst, dass eine Standardlösung nicht für alle Anwendungen gleichermaßen geeignet sein kann. Daher bieten wir kundenspezifisch anpassbare und präzise auf Spezifikationen und Erfordernisse abgestimmte Optionen an. Darüber hinaus bieten wir kostenfreie Muster, die Entwickler in Ihren Entwürfen und Designs testen und so sicherstellen können, dass sie das richtige Relais für die Aufgabe haben. Überzeugen Sie sich selbst von der Leistungsfähigkeit der Serie 144 – fordern Sie noch heute Ihr Muster an.
