Positioniereinheit OWIS baut Mini-Positioniertisch

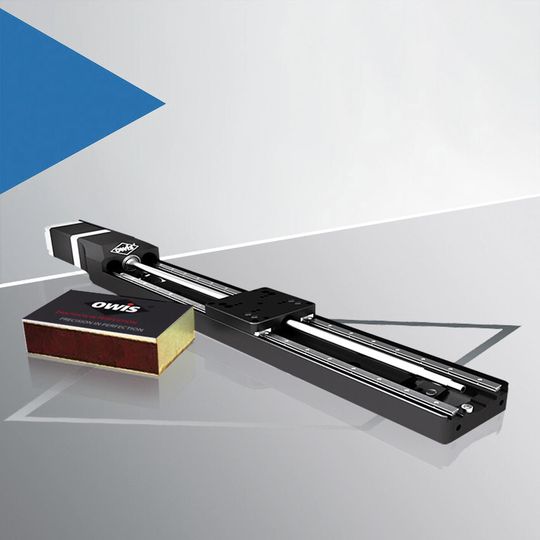

Der motorisierte Linear-Präzisionstisch LPTM 30 des Herstellers OWIS aus Staufen im Breisgau misst lediglich 30 mal 16 mm und ist damit flacher und schmaler als eine Streichholzschachtel.

Anbieter zum Thema

FAULHABER Antriebssysteme

TRACO ELECTRONIC GMBH

Würth Elektronik eiSos GmbH & Co. KG

OWIS GmbH

Dadurch eignet sich die Positioniereinheit für den Einsatz in Maschinen und Aufbauten mit begrenzten Platzverhältnissen. Die Tragkraft des Tisches beträgt vier Kilogramm. Dank des Spindelantriebs und der Kugelumlaufführungen ist ein wartungsarmer Betrieb sichergestellt. Die niedrige Haft- und Gleitreibung, die dank der Kugelumlaufführungen erreicht wird, sichert gute Werte bei der Positionierung und Wiederholbarkeit. Die eingesetzte Spindel wurde mit einer Steigung von 0,5 mm auf einer Länge von etwa 150 mm erstellt. Die Kombination deR Bauteile ergibt eine Positioniereinheit, die mit Eigenschaften wie Sicherheit, Wirtschaftlichkeit und Qualität die wichtigsten Kundenanforderungen erfüllt.

Der LPTM 30 ist mit Stellwegen von 50 mm, 100 mm und 150 mm verfügbar. Laut Hersteller nimmt die Positioniereinheit mit einer Gesamthöhe von 22 mm, einer Arbeitshöhe von 16 mm und einer Tragkraft von bis zu 4 kg sowie den eingesetzten Techiken Kugelumlaufführung und Spindel am Markt eine Ausnahmestellung ein.
