Optische Inspektion von IR-Emittern

Testportfolio für IR-Emitter und VCSEL Optische Inspektion mit Spektralradiometer, Nahfeld-Kamera und IR-Kamera

18.07.2023 Von Dipl.-Ing. (FH) Hendrik Härter 2 min Lesedauer

Anbieter zum Thema

INSTRUMENT Systems GmbH Optische Messtechnik

Micro-Epsilon Messtechnik GmbH & Co. KG

CSA Group Bayern GmbH

Heitec AG

Für die optische Inspektion von IR-Emittern in Labor und Produktion bietet Instrument Systems verschiedene Messgeräte. Darunter sind ein Spektralradiometer, eine Nahfeld-Kamera und eine Infrarot-Kamera.

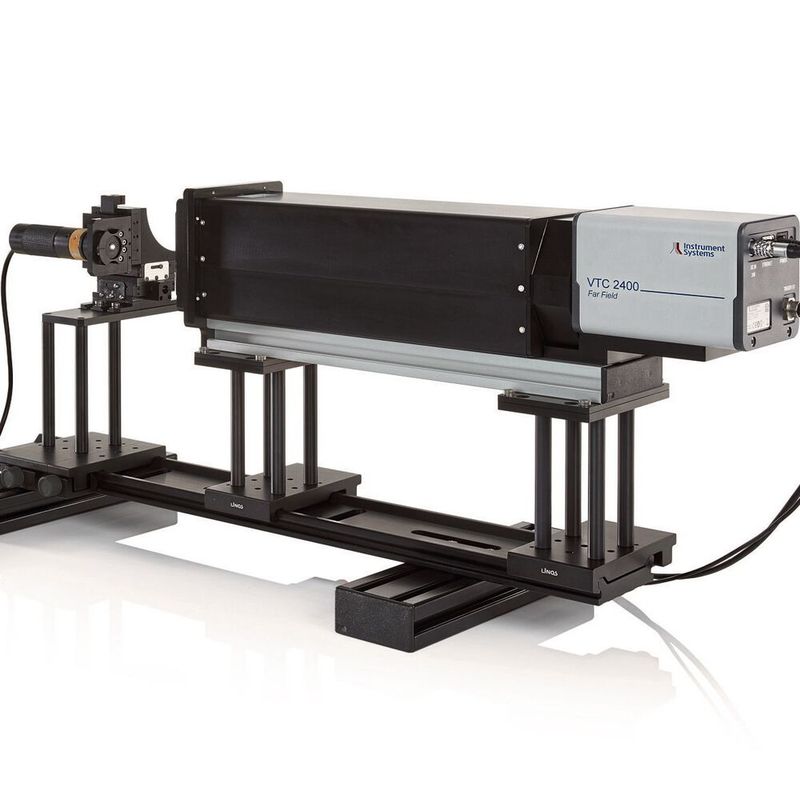

Das System VTC 2400 ist insbesondere für die genaue Bestimmung der Strahlstärkeverteilung von IR-Emittern und VCSEL im Fernfeld geeignet. (Bild: Instrument Systems) — Das System VTC 2400 ist insbesondere für die genaue Bestimmung der Strahlstärkeverteilung von IR-Emittern und VCSEL im Fernfeld geeignet.
(Bild: Instrument Systems)

Der Spezialist Instrument Systems entwickelt flexible Lichtmesstechnik, mit der sich IR-Emitter optisch untersuchen lassen. Dazu gehört das Spektralradiometer CAS 140D IR für spektrale Messungen für short-wave infrared (SWIR). Es bietet eine Messgenauigkeit nach der weltweit als Referenz anerkannten CAS140D-Serie für Wellenlängen von 780 bis 1700 nm.

Gegenüber seinem Vorgängermodell aus der Serie CAS 140CT besitzt das CAS 140D IR eine verbesserte Performance: Dank seines optischen Aufbaus liegt der Durchsatz um bis zu 70 Prozent höher. Der Streulichtanteil ist nochmals verringert. Die neue Elektronik-Plattform verarbeitet die Messdaten mit einer minimalen Integrationszeit von 1 ms und einer Scanzeit von 9 ms. Die Vorteile für den Anwender liegen in einer höheren Produktivität durch kürzere Messzeiten bei gleichzeitig höherer Genauigkeit und Wiederholbarkeit.

Nahfeld-Analyse von VCSEL

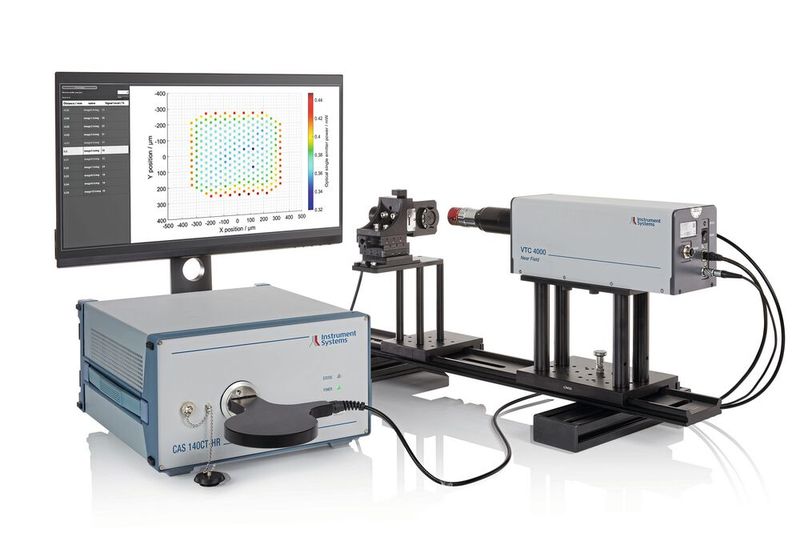

Das Messsystem VTC 4000 ist speziell für die Nahfeld-Charakterisierung von VCSEL-Arrays entwickelt und ermöglicht die vollumfassende Prüfung auf Einzelemitter-Niveau. (Bild: Instrument Systems) — Das Messsystem VTC 4000 ist speziell für die Nahfeld-Charakterisierung von VCSEL-Arrays entwickelt und ermöglicht die vollumfassende Prüfung auf Einzelemitter-Niveau.
(Bild: Instrument Systems)

Die Nahfeld-Kamera VTC 4000 ist speziell für die 2D-Analyse von VCSEL-Arrays ausgelegt. Sie ermöglicht die polarisations-korrigierte Messung der Leistung eines Emitters oder Arrays. Durch ein Kalibrierkonzept erfolgt die 2D-Nahfeld-Charakterisierung mit hoher Messgenauigkeit. Dieses Konzept basiert auf einer Flat-Field- sowie einer Polarisationskorrektur und korrigiert die Polarisationsabhängigkeit des optischen Systems.

Die so kalibrierte VTC 4000 ermöglicht die Absolutmessung der Leistung und die Messung der Polarisationseigenschaften jedes einzelnen Emitters innerhalb des Kamera-Sichtfeldes im One-Shot-Verfahren. Wie alle Messgeräte ist die Kamera auf nationale Standards (PTB) rückführbar kalibriert und liefert präzise Messwerte.

Fernfeld-Analyse von Infrarotquellen

Die VTC 2400 ist eine hochauflösende Infrarotkamera, die passgenau für die 2D-Fernfeld-Analyse der Strahlstärkeverteilung von VCSEL und IR-Emittern entwickelt wurde. Das Messsystem besteht aus einem lichtdurchlässigen, diffus lambertsch streuenden Schirm und einer auf Messungen im nahen Infrarot spezialisierten Monochromkamera. Dank lichtdichtem Kameragehäuse ist das System sowohl für Labor- als auch Produktionsanwendungen geeignet.

Im Messaufbau steht der Schirm zwischen der Strahlungsquelle (DUT) und der Infrarotkamera, so dass auf dem Schirm die typische Abstrahlcharakteristik des DUTs sichtbar wird. Die Infrarotkamera VTC 2400 erfasst diese 2-dimensionale Abbildung in einer einzigen Messung und rechnet über eine Kalibrierung die Bestrahlungsstärke [W/m²] in die Strahlstärkeverteilung [W/sr] des DUTs um.
