PLS hat den Funktionsumfang seiner Universal Debug Engine 2024 um die Unterstützung für das gerade von NXP vorgestellte Automotive-System-on-a-Chip S32N55 erweitert.

Die Universal Debug Engine (UDE) 2024 von PLS Programmierbare Logik & Systeme (PLS) unterstützt jetzt auch den neuen S32N55 Vehicle Superintegration Processor von NXP. Trotz seines großen Funktionsumfangs lässt sich das Systemanalyse- und Debug-Werkzeug laut Hersteller leicht bedienen lassen.

Der in einer für Automotive-Anwendungen qualifizierten 5-nm-Prozesstechnologie gefertigte S32N55-Prozessor wurde für zentrale Fahrzeugsteuerungen entwickelt, die Dutzende von elektronischen Steuergeräten (ECUs) in neuen softwaredefinierten Fahrzeugen (SDVs) konsolidieren können. Die Echtzeit-Rechenleistung des S32N55-Prozessors wird von 16 Arm Cortex-R52 Split-Lock-Cores bereitgestellt. Für das Systemmanagement und die Kommunikation stehen zusätzlich Cortex-M7-Hilfskerne zur Verfügung. Die zentrale Verbindung basiert auf einem Network-on-Chip (NoC), welches das Routing des Datenverkehrs zwischen den Subsystemen ermöglicht. Mittels Hardware-Isolierung und Virtualisierungsfunktionen ist der S32N55-Prozessor in der Lage, die funktionale Sicherheit nach ISO 26262 ASIL D zu unterstützen.

Bei der Entwicklung von Software für den S32N55-Prozessor profitieren die Entwickler unter anderem von der intuitiven Benutzeroberfläche der UDE, die ein effizientes Debugging und die Laufzeitanalyse der Applikationen ermöglicht. Innerhalb der UDE sind sowohl die Cortex-R52-Hauptkerne also auch die Cortex-M7-Hilfskerne alle sichtbar und können über die gemeinsame Debugger-Benutzeroberfläche gesteuert werden. Dadurch entfällt die Notwendigkeit, für jeden Kern separate Debugger-Instanzen zu öffnen. Die Debugger-Benutzeroberfläche lässt sich leicht an die jeweiligen Anforderungen anpassen und unterstützt Multiscreen-Betrieb. Frei konfigurierbare Perspektiven ermöglichen es, mehrere Ansichten zu definieren und zwischen ihnen zu wechseln, um sich auf eine bestimmte Debugging-Aufgabe zu konzentrieren. Vordefinierte Konfigurationen für den S32N55 Vehicle Super-Integration Processor ermöglichen es Entwicklern außerdem, schnell mit ihrer eigentlichen Debug- oder Testaufgabe zu beginnen, ohne sich um detaillierte Einstellungen kümmern zu müssen.

Eine weitere wichtige Multicore-Debugging-Funktion der UDE ist die standardmäßige Run-Control-Synchronisierung aller Kerne über eine Run-Control-Gruppe. Breakpoints und Single-Stepping sind für alle Kerne wirksam, unabhängig davon, welcher Kern den Haltepunkt trifft oder für welchen Kern die Einzelschritte ausgeführt werden. Dies hilft, einen konsistenten Zustand der jeweiligen Anwendung während des Debuggens zu erhalten.

Abhängig von der Software-Partitionierung der auf dem S32N55-Prozessor laufenden Anwendungen und den jeweiligen Debug-Szenarien kann das Synchronisationsverhalten der UDE flexibel verändert werden. Das integrierte Run-Control-Management der UDE erlaubt es dem Anwender, eine Run-Control-Gruppe so zu definieren, dass beispielsweise nur eine Teilmenge der Cores synchronisiert wird. Um alle Kerne einzeln steuern zu können, kann die Synchronisation auch komplett deaktiviert werden. Insbesondere bei Anwendungen, bei denen Aufgaben auf mehrere Kerne verteilt sind und gemeinsamer Code verwendet wird, erleichtert die Multicore-Breakpoint-Funktion der UDE das Debugging erheblich. Ein Multicore-Breakpoint ist unabhängig davon wirksam, welcher Kern den jeweiligen Code gerade ausführt.

Für ein besonders effizientes, nicht-invasives Debugging und die Laufzeitanalyse von Multicore-Anwendungen bietet die UDE Entwicklern außerdem eine Reihe nützlicher Funktionen, die auf den aufgezeichneten Trace-Informationen des im S32N55 Debug-System integrierten Arm CoreSight Trace-Systems basieren. Die gewonnenen Informationen zum Programm- und Datenfluss der Cores und den Datentransfers mit anderen Komponenten über das NoC geben Entwicklern einen detaillierten Einblick in das Laufzeitverhalten des Systems. Aufsetzend auf den aufgezeichneten Trace-Daten stellt die UDE umfangreiche Analysefunktionen zur Verfügung. Dazu gehören Profiling, Call-Graph-Analyse und Code-Coverage zur Qualitätsüberprüfung von Softwaretests.

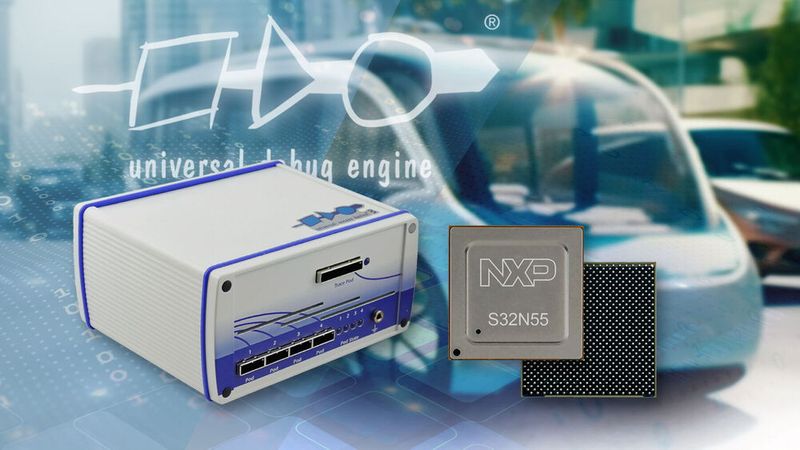

Für die externe Aufzeichnung von Trace-Daten stehen das Universal Access Device UAD2next mit 512 MB bzw. das UAD3+ mit bis zu 4 GB Trace-Speicher zur Verfügung. Die Trace-Daten werden mit hoher Geschwindigkeit über eine parallele Trace-Schnittstelle vom Chip zur Universal Debug Engine übertragen. Alternativ kann der Trace auch im On-Chip-Speicher aufgezeichnet werden. In diesem Fall werden die Trace-Daten über die Standard Arm Serial Wire Debug (SWD) Schnittstelle heruntergeladen, sobald die Aufzeichnung abgeschlossen wurde.

Die einfache und sichere Programmierung des Serial-, Quad- oder Octal-NOR-Flash-Speichers der S32N55-Prozessoren wird durch das UDE MemTool Add-on als integraler Bestandteil der UDE ermöglicht. eMMC- und SDHC-Speicher werden ebenfalls unterstützt. (me)
