Mini-SIP-Reed-Relais mit 5-kV-Isolationsspannung

Hochspannungsrelais Mini-SIP-Reed-Relais mit 5-kV-Isolationsspannung

22.03.2024 Von Kristin Rinortner 1 min Lesedauer

Anbieter zum Thema

Pickering Electronics

CSA Group Bayern GmbH

Treston Deutschland GmbH

TRACO ELECTRONIC GMBH

Die neuen Relais von Pickering sollen die mit Abstand kleinsten SIP-Hochspannungs-Reed-Relais auf dem Markt mit einer Isolationsspannung von 5 kV sein. Sie benötigen nur ein Sechstel der Leiterplattenfläche des Vorgängermodells.

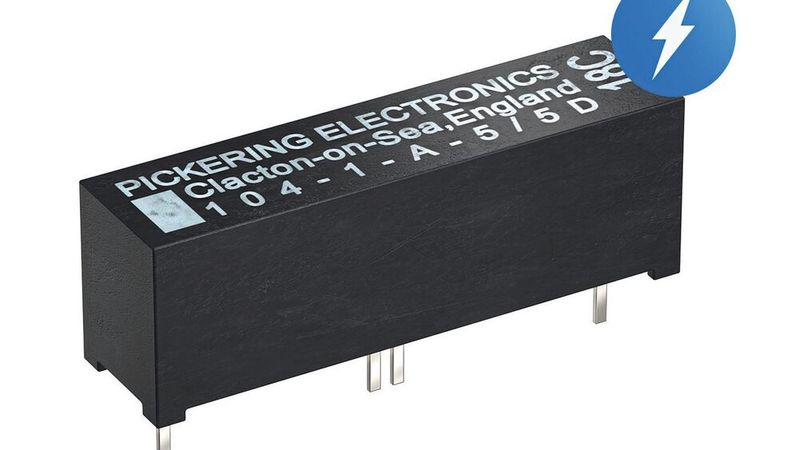

Mini-Reed-Relais: Das erste SIP-Reed-Relais im Kleinformat bietet eine Isolationsspannung von 5 kV.(Bild: Pickering) — Mini-Reed-Relais: Das erste SIP-Reed-Relais im Kleinformat bietet eine Isolationsspannung von 5 kV.
(Bild: Pickering)

Pickering Electronics hat seine Single-in-Line Reed-Relais der Serie 104 um eine Version mit einer Isolationspannung von 5 kV und einer Schaltspannung bis 1,5 kV erweitert. Um eine 5-kV-Isolation zu erreichen war bisher ein größeres Nicht-SIP-Relais (Single-in-Line-Package) erforderlich. Vier der neuen Bauteile passen selbst bei ausreichendem Freiraum zwischen benachbarten Teilen auf die gleiche Leiterplattenfläche, die ein größeres Modell benötigt. Sie können im Raster von 6,35 mm bestückt werden.

Die Reed-Relais eignen sich für Mixed-Signal-Halbleitertester, Kabeltests, Überwachung der Photovoltaik-Effizienz, Tests von Elektrofahrzeugen und Ladepunkten, Bergbaugasanalyse, Medizintechnik, In-Circuit-Testgeräte, Hochspannungsinstrumente und vieles mehr. Die Reed Relais sind in 1 Form A (SPST-Schließer) und mit 5-, 12- oder 24-V-Spulen mit optionaler interner Schutzdiode erhältlich. Für erweiterte Betriebstemperaturbereiche sind die Versionen 104HT für den Betrieb bei –40 bis 125 °C ausgelegt oder es sind kundenspezifische Versionen bis 150 °C erhältlich.

Die 5-kV-Version füllt eine Lücke im wachsenden Sortiment von Hochspannungsrelais von Pickering, das sich von 1 bis 15 kV erstreckt.

Kevin Mallett, technischer Spezialist bei Pickering Electronics erklärt: „Dies ist das erste Miniatur-SIP-Reed-Relais mit einer Isolationsspannung bis 5 kV und einer Schaltspannung bis 1,5 kV. Es ist daher besonders geeignet, wenn ein kompaktes Design wichtig ist, da die Bauteile in einem Raster von nur 6, 35 mm bestückt werden können.“

(ID:49972720)
