Schaltungstipp MEMS-Mikrofon mit Standard Digital-Audio-Schnittstelle für Blackfin

In diesem Schaltungstipp stellen wir eine Konfiguration vor, mit der ein leistungsstarkes MEMS-Mikrofon mit Standard Digital-Audio-Schnittstelle direkt an Blackfin-DSPs angeschlossen werden kann.

Anbieter zum Thema

Heitec AG

Würth Elektronik eiSos GmbH & Co. KG

E.E.P.D. Electronic Equipment Produktion & Distribution GmbH

Analog Devices

Mit der Schaltung in Bild 1 lassen sich bis zu zwei digitale MEMS-Mikrofone an einen digitalen Signalprozessor (DSP) über eine einzige Datenleitung anschließen. Der in dieser Applikation verwendete Baustein ADMP441 besteht aus einem MEMS-Mikrofonelement und einem I²S-Ausgang.

Damit lassen sich Stereomikrofone in einem Audiosystem ohne Codec zwischen den Mikrofonen und dem Prozessor anschließen. MEMS-Mikrofone von Analog Devices haben ein hohes SNR (Signal-to-Noise Ratio, Signal-Rausch-Verhältnis) und einen flachen Empfindlichkeitsverlauf über ein breites Frequenzband. Sie eignen sich damit für leistungsstarke Anwendungen mit hoher Audioqualität.

In diesem Beispiel können bis zu zwei Mikrofone des Typs ADMP441 an eine einzige Datenleitung am Blackfin-Prozessor ADSP-BF527 angeschlossen werden. Der ADSP-BF527 kann bis zu vier seriellen Dateneingängen handhaben. Es lassen sich also bis zu acht Mikrofone an einen einzigen DSP anschließen.

Schaltungsbeschreibung

Die Mikrofone sind an die SPORT-Dateneingangspins des ADSP-BF527 angeschlossen. Die einzigen erforderlichen passiven Komponenten in dieser Schaltung sind ein 0,1μF-Entstörkondensator für jeden ADMP441 und ein großer Pull-Down-Widerstand (100 kΩ) an der SD-Leitung zum Entladen, während die Ausgangstreiber des ADMP441 im „Tristate“-Zustand sind. Der Entstörkondensator sollte sich so nahe wie möglich am VDD Pin (Pin 7) des ADMP441 befinden.

Die Mikrofone versorgt man mit derselben Spannungsquelle wie den ADSP-BF527. Obwohl der ADMP441 mit einer VDD zwischen 1,8 und 3,3 V arbeitet, beträgt VDDEXT am ADSP-BF527 mindestens 2,25 V.

Es gibt drei Signale, die zwischen ADMP441 und ADSP-BF527 für den I²S-Datenstrom verbunden werden müssen: „Frame Clock“, „Bit Clock“ und “Data“. Der ADSP-BF527 ist der Systemtakt-Master und erzeugt die zwei I²S-Taktsignale.

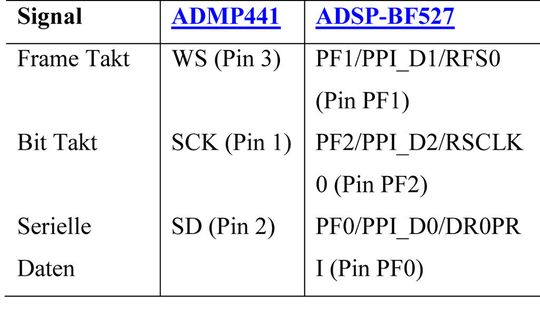

Die Schaltung in Bild 1 zeigt Mikrofone, die an einen Dateneingang am SPORT0 des Blackfin angeschlossen sind. Jeder der beiden SPORTs des ADSP-BF527 hat zwei Sätze Datenempfangspins, die bis zu acht I²S-Audio-In Kanäle ermöglichen. Tabelle 1 zeigt die Verbindungen, wenn der serielle SPORT0 des ADSP-BF527 verwendet wird.

Der L/R-Pin an den zwei ADMP441s wird auf entgegengesetzte Pegel gesetzt – einen auf VDD und den anderen auf GND. Liegt „L/R“ an „GND“, gibt das Mikrofon seine Daten auf dem linken Kanal des I²S-Streams aus. Anderenfalls (an Vdd) gibt das Mikrofon das Signal auf dem rechten Kanal aus.

Der ADMP441 wird aktiviert, indem man den CHIPEN-Pin auf „High“-Potenzial bringt. Dieser Pin kann entweder direkt an VDD des Mikrofons gelegt werden. Dann ist das Mikrofon stets aktiviert, während es eingeschaltet ist. Alternativ kann er mit einem GPIO am ADSP-BF527 verbunden werden. Auf diese Weise aktiviert oder deaktiviert der Blackfin das Mikrofon.

Der ADMP441 hat eine Empfindlichkeit von −26 dBFS. In den meisten Anwendungen verlangen die Mikrofonausgänge eine Verstärkung im Signalpfad des Blackfin. Falls eine Verstärkung zum Signal im DSP hinzugefügt wird, muss der Ausgang des Prozessors weiterhin auf 0 dBFS begrenzt werden.
