Verbindungskabel Leiterplatten und Mikrostecker flexibel und zuverlässig verbinden

Anbieter zum Thema

ODU GmbH & Co. KG

EBV Elektronik GmbH & Co. KG

SAB Bröckskes GmbH & Co KG

MOLEX Deutschland GmbH

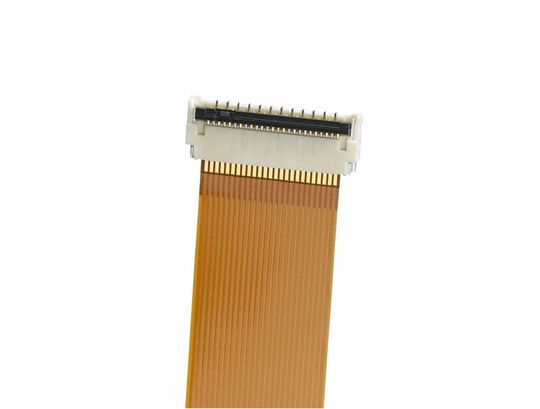

Molex hat die flexiblen Flachkabel (FFC) und geätzten Polyimid-Verbindungskabel aus seiner Baureihe Premo-Flex durch zwei neue Ausführungen ergänzt. Die beiden Produkte ermöglichen hoch flexible und haltbare Leiterplattenverbindungen für eine Vielzahl von Anwendungen, z.B. medizinische Geräte, Unterhaltungselektronik oder Kfz-Elektronik. Die Baureihe der 0,12 mm dicken, flexiblen Kabel steht mit Rastern von 0,50, 1,00 und 1,25 mm, mit 4 bis 60 Schaltkreisen und in Standardkabellängen von 30 bis 305 mm und in anwendungsspezifischen Längen über 305 mm zur Verfügung. Alle FFC-Verbindungskabel können an FFC-Steckverbinder der Typen ZIF und non-ZIF bzw. an Stecker mit niedriger Steckkraft angeschlossen werden und eignen sich für komplexe Board-to-Board-Verbindungen in platzkritischen Anwendungen.

Die Flex- Polyimid-Verbindungskabel zeichnen sich durch geätzte Kupferschaltkreise aus. Damit können die engen Toleranzen erreicht werden, die für verlässliche Verbindungen bei Mikrominiatursteckern mit Rastermaßen von 0,30 mm und darunter erforderlich sind. Bei Anschluss an die FPC-Steckverbinder Easy-On und BackFlip des Herstellers mit einem Raster von 0,30 mm erfüllt die Lösung auch die Anforderungen von Entwicklern, die einen Dualkontakt-ZIF-Anschluss suchen, der ihnen die Möglichkeit bietet, das gleiche PCB-Muster auf nebeneinander liegenden, parallelen Leiterplatten zu verwenden. Außerdem wird so die Nutzung der Leiterplattenfläche speziell bei kompakten Anwendungen wie Digitalkameras oder tragbaren medizinischen Geräten optimiert.

(ID:36387660)
