Elektromechanische Relais Leistung von Relaisspulen senken – welche Möglichkeiten es gibt

Die Leistung lässt sich bei Relais durch eine Erregerspule mit höherem Widerstand oder eine modifizierte Ansteuerung im Erregerkreis signifikant verringern.

Anbieter zum Thema

MicroConsult Academy GmbH

ET System electronic GmbH

MES Electronic Connect GmbH & Co. KG

TE Connectivity

Die stetig wachsende Funktionalität und der Anstieg von Komfortanwendungen im Automobilbereich bedingen eine höhere Komplexität der Fahrzeugarchitektur. Die entsprechenden Steuermodule müssen unter limitiertem Bauraum einen höheren Umfang an Funktionen bewerkstelligen. Die Konsequenz daraus ist die Optimierung des Leiterplattendesigns, was unter anderem eine Erhöhung der Komponentendichte zur Folge hat.

Ein sensibler Umgang mit dem Wärmehaushalt ist unumgänglich und zwingt in den meisten Fällen die Entwickler dazu, den Leistungsverbrauch der einzelnen Komponenten zu überdenken und wenn möglich zu senken.

Dieser Ansatz bietet weitere Vorteile im Kraftstoffverbrauch und dient ebenfalls dazu, den immer strengeren Klimaschutzauflagen der EU zum CO₂-Ausstoß gerecht zu werden. Diese hier am Beispiel der Automobilelektronik beschriebene Aufgabenstellung gilt generell genauso für die Elektronik von Industriesteuerungen und Consumer-Geräten.

Auch im Weiße-Ware-Segment, das heißt bei Haushaltsgeräten, sowie im Installations- als auch im Industriebereich stehen Überlegungen zur Wärmereduktion, bzw. Energieersparnis meist aus Umweltaspekten und Kostengründen immer stärker im Fokus.

Eine signifikante Leistungsminderung lässt sich bei Relais hauptsächlich im Erregerkreis durch den Einsatz einer Erregerspule mit höherem Widerstand oder eine modifizierte Ansteuerung mittels PWM (Puls-Weiten-Modulation), Konstantstrom, ein Zwei-Spulen-System mit Einrück- und Haltespule bzw. bistabilen Relais erreichen.

Leistungreduktionsmaßnahmen wie oben beschrieben, dienen auch zur Leistungsverbesserung. Die maximal zulässige Dauerstrombelastbarkeit steigt bei gleicher Umgebungstemperatur bzw. entspricht einer höheren Umgebungstemperatur bei sonst unveränderten Erreger- und Lastparametern.

Erregerspule mit höherem Widerstand

Diese Form der Leistungsreduktion lässt sich leicht umsetzen, bedingt aber bei vorgegebenem Spulenvolumen eine geringere magnetische Durchflutung des Eisenkreises. Eine Schwächung der Federsatzkurve, bei sonst unveränderten Ansprech- und Rückfalleigenschaften des Relais, ist die Folge. Verringerte Nennströme oder eine reduzierte elektrische Lebensdauer sind dementsprechend möglich. Des Weiteren kann der größere Materialeinsatz zu einer Produktpreiserhöhung führen.

Modifizierte Ansteuerungen eines Relais

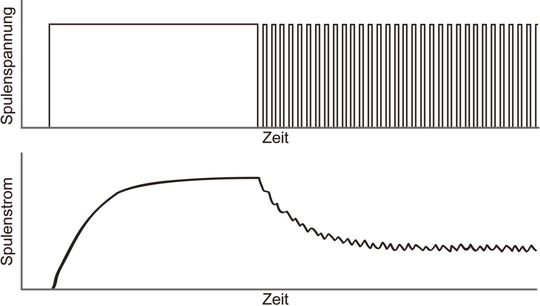

PWM: Viele Mikrocontroller enthalten zusätzlich zu deren Hauptkomponenten integrierte PWM-Module oder unterstützen durch geeignete Timer-Funktionen deren Implementierung. Bei konstanter Frequenz findet die Modulation des Tastgrades eines Rechteck-Spannungsimpulses statt. Zur Aktivierung des Relais muss jedoch zu Beginn ein Initialimpuls gesetzt werden, dessen Impulsdauer einem Vielfachen der Ansprechzeit entspricht.

Spannungsabsenkung: Ähnlich wie bei der PWM initiiert man bei der Spannungsabsenkung den Aktivzustand mit einem Eingangsimpuls. Die sich anschließende Leistungsabsenkung erfolgt in diesem Fall nicht über die nachgeschaltete Ein- und Austaktung sondern diskret über die Spannungsminderung an der Erregerspule nach dem sicheren Schließen der Relaiskontakte. Diese Art der Ansteuerung lässt sich z.B. durch vorgeschaltete Widerstandskaskaden leicht und kostengünstig umsetzen. Die gewählte Haltespannung sollte im gesamten Temperaturbereich einen sicheren Schaltzustand sicherstellen.

Spulenansteuerung durch einen Konstantstrom: Diese Art der Ansteuerung ist sicherlich die eleganteste Lösung im Bereich der Leistungsreduktion. Die magnetische Durchflutung des Eisenkreises bleibt, ähnlich wie bei der PWM, konstant und unbeeinflusst von Schwankungen der Bauteiletemperatur. Der Aktivzustand wird über einen höheren Erregererstrom eingeleitet, bevor eine Absenkung stattfindet. Der sich einstellende Haltestrom sollte auch in diesem Fall einen sicheren Aktivzustand über den gesamten Temperaturbereich gewährleisten.

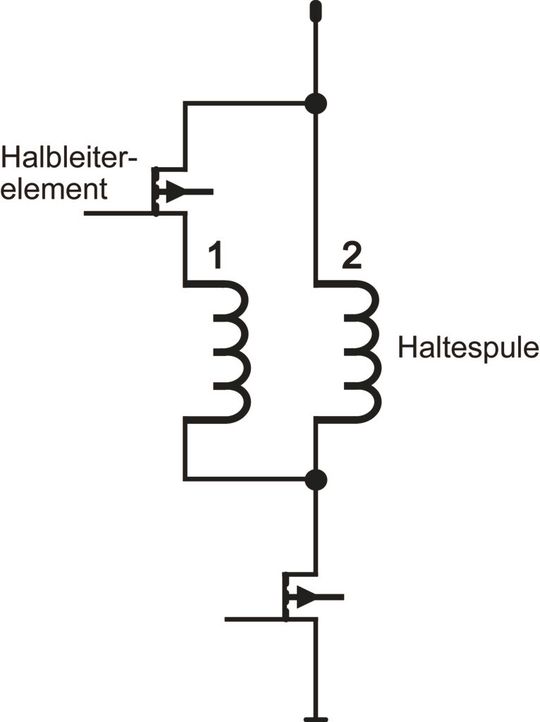

Zwei-Spulen-Systeme mit Einrück- und Haltewicklung: Diese Methode der Leistungsreduktion findet hohen Zuspruch im Hybrid- und Elektrofahrzeugbereich. Die entsprechenden Schütze haben nicht selten durch die hohen Kontaktkräfte zur Abdeckung der Schaltfunktionen Einschalt-Erregerströme im Bereich mehrerer Ampère.

Aus Kosten-und Bauraumgründen ist diese Methode der Leistungsreduktion bei Steck- und Leiterplattenrelais nicht anwendbar.

Bistabile Relais: Der bei bistabilen Relais im Eisenkreis verbaute Permanentmagnet ermöglicht zwei stabile Schaltzustände, ohne dass der Spulenkreis ständig bestromt werden muss.

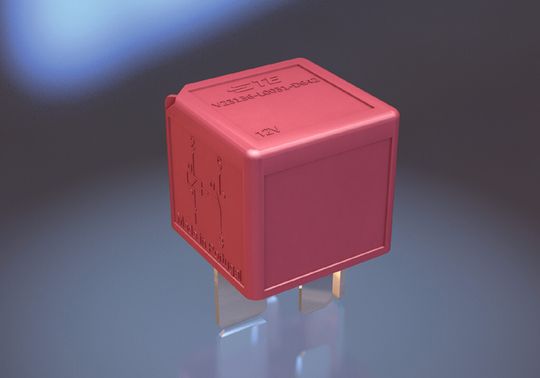

Üblich sind Ein- und Zweispulensysteme, wahlweise mit «low» oder «high-side» Ansteuerung. Bild 3 stellt das jüngste bistabile Ein-Spulen-Relais im Automobilrelais-Portfolio dar.

Vor- und Nachteile der verschiedenen Methoden

Tabelle 1 stellt die Vor- und Nachteile der verschiedenen Methoden zur Leistungsreduktion gegenüber. Es gilt grundsätzlich die konkreten Einsatzfälle zum Einen unter Kostengesichtspunkten und zum Anderen unter technischen Aspekten (Grad der gewünschten Leistungsreduktion, Erfüllung der Anforderungsprofile, technische Nachteile) zu bewerten, bevor die Entscheidung für eine adäquate Lösung fällt.

Sicherlich gibt es zu einigen Problemstellungen weitaus einfachere Möglichkeiten. Oftmals sind aber limitierte Einbaubedingungen und Kostenaspekte Auslöser für komplexere Lösungsansätze, in denen die Leistungsreduktion in den meisten Fällen zielführend ist.

* Carlos Duarte arbeitet als Applikationsingenieur bei TE Relay Products in Berlin.
