Datenübertragung Kleiner 3,3-V-Dual-Transceiver nach MIL-STD-1553

Anbieter zum Thema

Heitec AG

ISH Ingenieursozietät GmbH

Keysight Technologies Deutschland GmbH

Eurocomp Elektronik GmbH

Holt Integrated Circuits (Vertrieb: Eurocomp) bietet mit dem HI-2579 einen kleinen MIL-STD-1553/1760 Dual-Transceiver mit integriertem Dual-Transformator an, der mit 3,3 V arbeitet. Der HI-2579 ist hermetisch dicht auf einem Keramik-LCC-Substrat zusammen mit dem Dual-Transformator in einem Gehäuse untergebracht. Durch den Einsatz des Keramiksubstrats ist ein Betrieb im erweiterten Temperaturbereich von -55 bis 125 °C möglich, außerdem wird der Feuchtegrad 1 erreicht (MSL 1, Moisture Sensitivity Level).

Die Leistungsaufnahme beträgt <1 W; der Baustein wurde für Applikationen mit MIL-STD-1553/1760 FPGA-Designs entwickelt. Er bietet eine Single-Chip-Lösung, bei der der FPGA direkt am dualen redundanten MIL-STD-1553-Bus arbeiten kann.

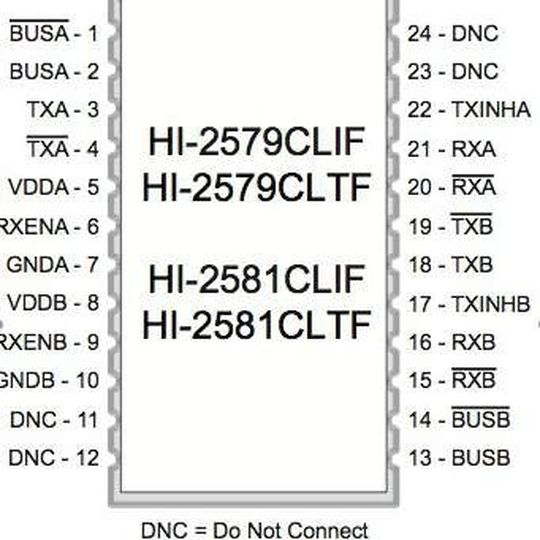

Durch die Kombination von Dual-Transceiver und den Transformatoren in einem gemeinsamen Gehäuse ergeben sich Einsparungen bei Kosten und Leiterplattenfläche. Der HI-2579 im 24-poligen SMD-Gehäuse ist auch für den Industrietemperaturbereich von -40 bis 85 °C verfügbar.

(ID:36353000)
