In der Kommandozentrale eines Krans

Bedien-Kontroll-Einheiten In der Kommandozentrale eines Krans

27.11.2012Autor / Redakteur: Ruth Schlegel * / Dipl.-Ing. (FH) Hendrik Härter

Die neue Maschinenrichtlinie ist ein Grund, warum die Tendenz zur Folientastatur geht. Speziell für Krane bietet Schlegel Betätiger, die hinsichtlich Optik und Platzbedarf einer Folientastatur nahe kommen, jedoch flexibler im Einsatz sind.

Anbieter zum Thema

MES Electronic Connect GmbH & Co. KG

N & H Technology GmbH

DMB Technics AG

Georg Schlegel GmbH & Co. KG

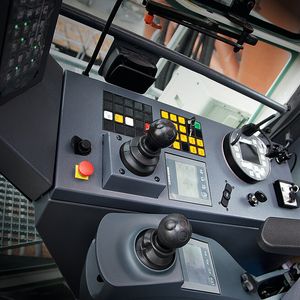

Befehlsgeräte im Einsatz: Die Baureihe Oktron-Juwel lässt sich in der Kabine des Krans nahtlos nebeneinander montieren und ähnelt einer Folientastatur
(Liebherr)

Die Ausmaße sind gewaltig: Im Liebherr-Werk in Ehingen werden auf einer Fläche von 840.000 m², wovon 200.000 m² mit Produktionshallen überbaut sind, die unterschiedlichsten Fahrzeugkrane hergestellt. Im Jahr 2012 beschäfitgt das Unternehmen 2800 Mitarbeiter.

Bildergalerie

Bedienelemente für das Kabinen-Design im Kran

Für das Kabinen-Design werden die aktuellen ergonomischen Gesichtspunkte berücksichtigt und es werden mit aufeinander abgestimmten Bedienungselementen und Displays eine angenehme Arbeitsumgebung bereit gestellt. Die Zusammenarbeit zwischen Liebherr in Ehingen und der Firma Georg Schlegel existiert bereits seit 40 Jahren. Zwar ist generell aufgrund der neuen Maschinenrichtlinie eine Tendenz zur Folientastatur zu bemerken, da sich bei einer so aufgebauten Bedien-Kontroll-Einheit die Schaltzustände der einzelnen Tasten mit einem geringeren Aufwand durch eine SPS überwachen lassen.

Wo jedoch weiterhin einzelne Taster eingesetzt werden können oder sollen, kommen weiterhin die Betätiger von Schlegel ins Spiel. Wesentliche Eigenschaften der Befehlsgeräte sind ihre Funktionalität, Ergonomie und Qualität. Interessant ist allerdings auch das eigenständige Design mit einem hohen Wiedererkennungswert.

Ergänzendes zum Thema

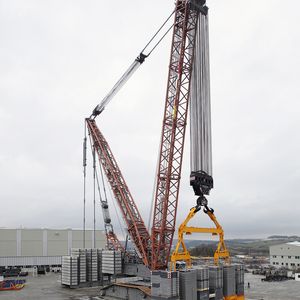

Krane mit Traglasten bis 3000 Tonnen

In der weltweit modernsten Fertigungsstätte für Fahrzeugkrane können jährlich über 1500 Maschinen produziert werden. Die Produktpalette umfasst Mobilkrane für den Straßen- und Geländeeinsatz mit Traglasten von bis zu 1200 t, Teleskop-Aufbaukrane, die bis zu 60 t heben und je nach Kundenanforderung auf verschiedene Fahrgestelle aufgesetzt werden können, sowie einen mobilen Gittermastkran mit einer maximalen Höhe von fast 200 m.

Die Krane kommen im Baustellen- und Industriebereich genauso zum Einsatz wie auch in der Energie- und Verkehrstechnik oder im Industrie- und Anlagenbau. Für den Schwerlastbereich, wie die Montage von Kraftwerken und Raffinerien oder den Aufbau von Windkraftanlagen, stellt das Unternehmen Teleskop- und Gittermastkrane auf Raupenfahrwerken bereit. Sie verfügen über variable Auslegersysteme, für Traglasten bis zu 3000 t, Hubhöhen bis zu 245 m und Ausladungen bis 196 m. Daneben werden in Ehingen auch Spezialkrane für Bergungseinsätze hergestellt. Die Krane werden mit modernsten Konstruktionsmethoden permanent weiterentwickelt und durch Simulationen und Tests intensiv auf den Prüfstand gestellt. Die Auslegertechnik zeichnet die Krane genauso aus wie eine auf das modernste Kran-Computersystem gestützte Elektronik, die wirtschaftliche und umweltverträgliche Fahrantriebstechnologie sowie das funktionale und gleichzeitig ansprechende Kabinen-Design.

Bedienpaneele kurzfristig den Anforderungen anordnen

Neben der Produktqualität sind die folgenden Gründe ausschlaggebend für die langjährige Zusammenarbeit mit Schlegel: Die Betätiger bestehen aus einer Art modularem System, bei dem Hülse, Bezeichnungsschildchen und Tasterkappe je nach Anforderung kombiniert werden können. Beschriftung und Farbgebung der Taster sind somit flexibel. Die Bedienpaneele der Krane können so frühzeitig vorbereitet und erst kurzfristig, je nach Konfiguration, mit den erforderlichen Tastern, Meldeleuchten, Schlüsselschaltern und Not-Aus-Tastern in der gewünschten Anordnung ausgestattet werden.

Wählt ein Kunde nicht die Maximalausstattung eines Kranes, wird ihm die Bedienung nicht durch eine Anzahl funktionsloser Taster erschwert, da diese dann einfach durch optisch angepasste Blindverschlüsse ersetzt werden. Jede Funktionalitätenkonfiguration wird also problemlos im Bedienpaneel abgebildet, und trotzdem hält sich die Lagerhaltung an Einzelteilen in Grenzen.

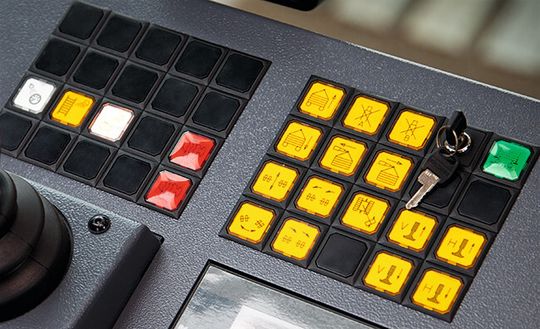

Einsatz in rauen Umgebungen: Die Betätiger sind nach IP65 ausgelegt und die Drucktasten lassen sich beleuchten sowie kundenspezifisch beschriften
(Liebherr)

Eine nicht unerhebliche Rolle bei der Entscheidungsfindung spielte auch der durch die Firma Schlegel gelebte Servicegedanke. Dieser zeigt sich unter anderem darin, dass auch kleinste Stückzahlen, wenn nötig einzelne Teile, problemlos und kurzfristig – sofern es sich um Standardkomponenten handelt – geliefert werden.

Sehr positiv wurde im Laufe der Zusammenarbeit auch vermerkt, dass Kundenwünsche nicht nur bei der Produktneuentwicklung im Auge behalten, sondern auch in Bezug auf existierende Produkte soweit möglich umgesetzt werden. So wurden für die verwendeten Wahlschalter modifizierte Knebel entwickelt, die wüstensandtauglich sind. Ein weiteres Beispiel sind die neuen USB-Buchsen, die zukünftig in den Kranen eingesetzt werden sollen und auf Wunsch von Liebherr hin rückseitig vergossen werden.

Not-Aus-Kontaktgeber und Betätiger permanent überwacht

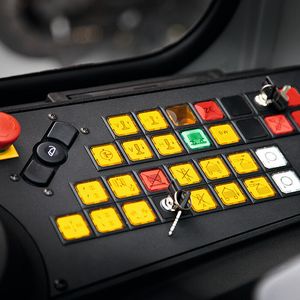

Die in den Kran-Kabinen von Liebherr verwendeten Schlegel-Betätiger gehören zur Baureihe Oktron-Juwel. Diese Baureihe zeichnet sich durch die geringe Höhe von 2 mm sowie die nahtlos nebeneinander montierbaren quadratischen Betätiger aus. Damit ist das bestückte Paneel von Optik und Platzbedarf her einer Folientastatur ähnlich, weist jedoch eine größere Flexibilität in Bezug auf Anordnung und Austausch der einzelnen Elemente sowie eine bessere Haptik auf.

Die Betätiger verfügen über eine Dichtigkeit von IP65. Die Drucktasten sind beleuchtbar sowie über die separaten Bezeichnungsschildchen auch kundenspezifisch beschriftbar. Die Knebel der bei Liebherr eingesetzten Leucht-Wahltasten haben ein in fünf verschiedenen Farben wählbares transluzentes Fenster, das auch eine Beleuchtung der Wahltasten ermöglicht. Weiterhin kommen in den Kranen Schlüsseltasten sowie Not-Aus-Tasten zum Einsatz.
