24 Bit A/D-Wandler Hohe Genauigkeit und geringes Rauschen

Anbieter zum Thema

TRACO ELECTRONIC GMBH

Bicker Elektronik GmbH

RECOM Power GmbH

Intersil Corporation

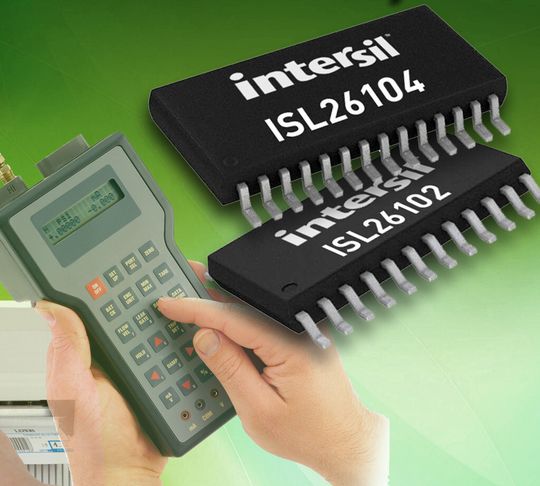

Intersil hat hochintegrierte, rauscharme 24 Bit A/D-Wandler mit programmierbaren Anpassungsverstärkern auf den Markt gebracht, die über einen großen Bereich an Wandlungsraten mit einem Minimum an externen Komponenten eine optimale Messgenauigkeit liefern sollen. Die A/D-Wandler ISL26102 und ISL26104 integrieren einen rauscharmen, programmierbaren Verstärker auf dem Chip. Der weite PGA-Verstärkungsbereich der A/D-Wandler vereinfacht die direkte Verbindung zu Drucksensoren, Thermokopplern und weiteren Sensoren mit unterschiedlicher Empfindlichkeit.

Die Bausteine besitzen auf Grund ihres gesamten Abtastbereichs der Ausgangsworte von 2,5 bis 4.000 Samples (SPS) die laut Intersil branchenweit besten Rauscheigenschaften (unter 8 nV/√Hz bei 128facher Verstärkung). Sie haben Zwei- bzw. Vierkanal-Multiplexer und wurden für Messgeräte wie Waagen sowie zur Temperaturerfassung und -regelung entwickelt. Der Leistungsbedarf wird mit 50 mW Verlustleistung während der Wandlung und 1 µA Stromverbrauch im Shutdown-Modus angegeben. Über einen Low-Side-Leistungsschalter lässt sich der Strom der Messzelle abschalten. Die ESD-Festigkeit liegt über 8 kV HBM. Bidirektionale SPI-kompatible Schnittstellen ermöglichen die einfache Verbindung zu einer MCU oder einem FPGA. Beide Chips kommen im TSSOP-Gehäuse mit 24 Anschlüssen.
