Leistungselektronik und Photovoltaik Hochspannungs-Tastköpfe für Spannungen bis 2 und 8 kV

Gleich zwei Hochspannungs-Differential-Tastköpfe bringt Teledyne LeCroy auf den Markt: Ein Modell ist speziell für die Leistungselektronik, das andere für Photovoltaik-Anwendungen entwickelt.

Anbieter zum Thema

Schulz-Electronic GmbH

Bicker Elektronik GmbH

Shanghai Yongming Electronic Co., Ltd.

Teledyne GmbH

Tastköpfe bilden in der Messtechnik nicht nur das Bindeglied zwischen Messgerät und zu testendem Objekt (DUT). Sie sind auch der Flaschenhals bei einem Messaufbau. Speziell für die Leistungselektronik hat Teledyne LeCroy zwei Hochspannungs-Differential-Tastköpfe auf den Markt gebracht, um Spannungen bis 2 oder 8,4 kV zu messen.

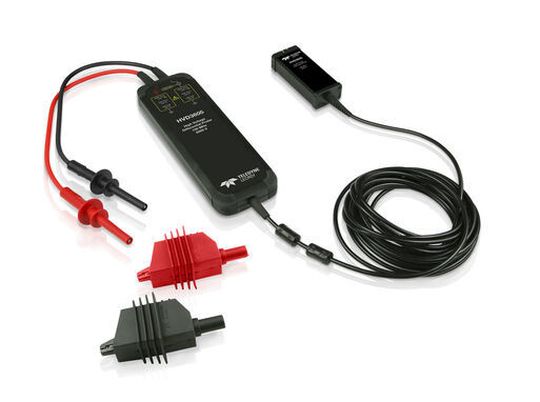

Der Tastkopf HVD3605 ist spannungsfest bis 8,485 V_{DC + peak AC} sowie 6000 V_rms. Damit eignet sich der Messaufnehmer für elektrische Geräte und Leistungselektronik der Klasse bis 5 kV. Er bietet eine Verstärkergenauigkeit von 1 Prozent, gute Werte bei der Gleichtaktunterdrückung CMRR (Common-Mode Rejection Ratio) und einen differentiellen Spannungsbereich von 7000 V_{DC + peak AC} mit einer maximalen differentiellen Spannung von 7600 V vor Verstärkersättigung. Den Offsetbereich gibt der Hersteller mit 6000 V zusammen mit einer Bandbreite von 100 MHz an.

Tastkopf für Photovoltaik-Anlagen

Mit dem Differential-Tastkopf lässt sich sowohl die Netzeingangsspannung, die Zwischenkreisspannung oder die Ausgangsspannung eines elektrischen Antriebes oder Inverters mit Netzspannungen bis 4160 V messen.

Eine Spannung bis 2000 V_{DC + peak AC} lässt sich mit dem HVD3206 spannungsfest messen. Darüber hinaus erfüllt der Tastkopf bis 1500 V_DC den Standard IEC/EN 61010-031:2015. Entwickelt wurde der Tastkopf für Messanforderungen an Solarwechselrichter mit einer Eingangsspannung von 1500 V_DC.

Diese höheren Eingangsspannungen werden sich auch künftig an den Wechselrichtern der Energieversorger durchsetzen, weil sich damit mehr Photovoltaik-Module pro Strang betreiben lassen. Zudem bietet der Tastkopf eine Verstärkergenauigkeit von 1 Prozent, 2000 V_peak Differential-Spannungsbereich, eine Bandbreite von 120 MHz und den gleichen CMRR wie das Modell HVD3605.
