In jeder Sekunde 285.000 Bilder

Hersteller des in den Anwendungsbeispielen genannten Systems ist Mikrotron. Sowohl die Produktfamilie seiner Hochgeschwindigkeitskameras MotionBLITZ Cube (Versionen 1 bis 5) und die hoch lichtempfindliche Familie EoSens Cube6 mit 2500/2000 ASA als auch die besonders klein dimensionierte EoSens mini1 bieten ein Spektrum von Funktionen und unterschiedlichen Aufnahmegeschwindigkeiten. Beispielsweise 1000 Bilder pro Sekunde in Farbe oder Schwarzweiß bei einer Bildauflösung von 1,3 Megapixel (1280 x 1024 Bildpunkte). Damit lassen sich sehr schnelle Vorgänge im Detail aufzeichnen und analysieren.

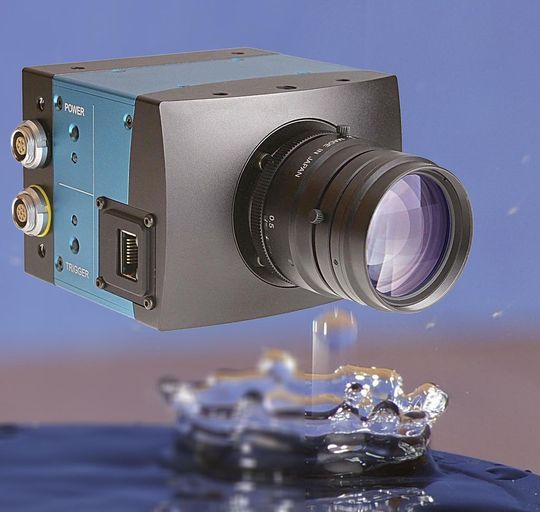

Erweiterte Leistungsmerkmale hat die neue digitale Ultra-High-Speed-Kamera MotionBLITZ EoSens Cube7, das neue Topmodell dieser Produktfamilie. Diese Speicherkamera bietet variable einstellbare Auflösung und Geschwindigkeit und erfüllt damit Anforderungen für fassettenreiche Analyseanwendungen. Bei einer Bildauflösung von 1696 x 1710 Pixel liefert die GigE-Vision-kompatible 3-Megapixel-Kamera eine Bildfrequenz von 500 Bildern pro Sekunde. Die variable Gestaltung des Bildfeldes in Auflösung und Geschwindigkeit erschließt Aufnahmefrequenzen bis zu 285.000 fps.

Einen entscheidenden Beitrag zu höchster Bildqualität liefert auch die pixelbasierte FPN(Fixed Pattern Noise)-Korrektur. Im Gegensatz zum Bildrauschen ist die FPN eine feststehende Störstruktur welche die Bilder des CMOS-Sensors überlagert. Ursache sind Unterschiede in den Halbleitereigenschaften der einzelnen Pixel, den Spaltenverstärkern und den A/D-Wandlern. Im Gegensatz zur allgemein verwendeten spaltenbasierten FPN-Korrektur bietet die neue Kamera die ideale pixelbasierte FPN-Korrektur in Echtzeit. Das 3-Megapixel große Referenzbild wird aus dem Festwertspeicher während der Bildausgabe punktweise subtrahiert und anschließend die Verstärkung nachjustiert.

Weitere Kamera-Highlights sind die Multiple ROI-Funktion, die GigE-Vision-kompatible Schnittstelle, der Burst-Trigger-Modus, der interne Ringspeicher für bis zu 6 Sekunden Bildaufzeichnung bei 500 fps und maximaler Auflösung, der integrierte Akku und die Aufnahmeauslösung über den ImageBLITZ-Bildtrigger. Ein beliebig definierbares Feld im Livebild übernimmt die Funktion eines extrem schnell reagierenden Sensors. Sporadisch auftretende Ereignisse können geplant erfasst und die Bildsequenz vor und nach dem Ereignis definiert eingegrenzt werden. Wie bei der bisherigen Produktfamilie wird die Kamera auch in der kompakten Version mini2 angeboten. Eine 3-Megapixel-Variantei mit CameraLink-Interface ist ebenfalls erhältlich.
