EMV-Schirmklammern Hochfrequente Störungen ableiten

Anbieter zum Thema

CSA Group Bayern GmbH

Würth Elektronik eiSos GmbH & Co. KG

SCHURTER AG

icotek GmbH

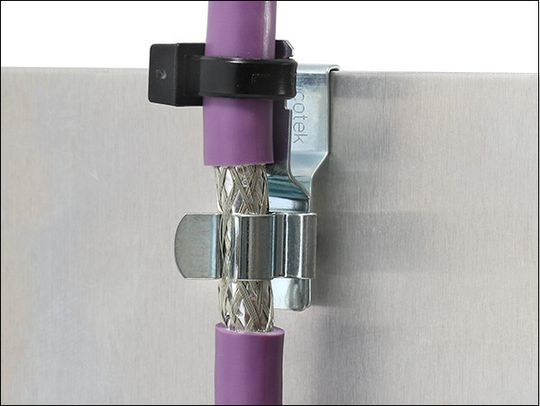

Die PFK|SKL Schirmklammer von icotek wurde zur Montage auf Blechkonstruktionen für Blechstärken von 1,5 bis 3,0 mm entwickelt, um den Kabelschirm EMV-technisch korrekt zu kontaktieren und Störungen wirksam abzuleiten. Der Profilfuß, auf dem die EMV-Schirmklammer werkseitig befestigt wurde, wird über die Blechkante geschoben. Einseitig integrierte Krallen sorgen für einen sicheren Halt sowie eine korrekte Auflagefläche. Alternativ ist die zweifach Lösung PFK2|SKL erhältlich. Auf dem Profilfuß sind zwei EMV-Schirmklammern montiert. Der Anwender kann die Klemmbereiche der montierten Schirmklammern frei wählen.Sowohl die einfach als auch die zweifach Variante werden mit und ohne Zugentlastung angeboten.

Der Hersteller verspricht im Vergleich zu herkömmlichen Schirmklemmen eine bis zu 50 Prozent größere Kontaktfläche. Hochfrequente Störungen werden nachweislich besser abgeleitet. Die Werte des Wirkwiderstandes (Betrag der Impedanz) liegen bis 1000 MHz unterhalb von 120 Ohm und erreichen im Bereich 10 KHz bis 100 MHz deutlich unter 20 Ohm.
