Für den mobilen Einsatz im Feld bietet Siglent die Serie SHA850A: Der Spektrumanalysator liefert Amplituden- und Phasengang und ermittelt die Entfernung zu einem Störer.

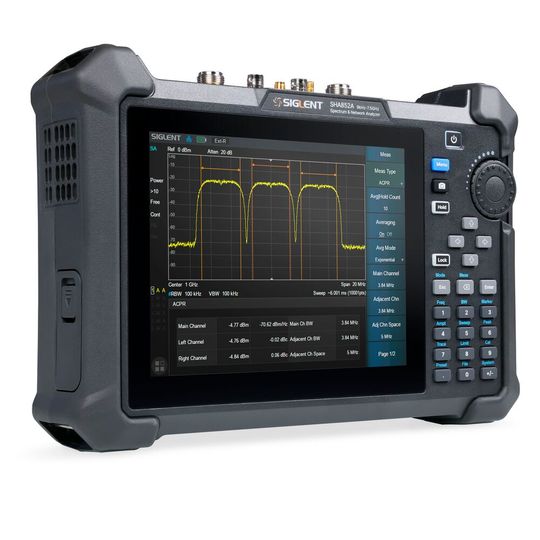

Siglent bringt ein neues Mitglied seiner HF-Mikrowellen-Produktfamilie auf den Markt: den tragbaren Spektrum- und Vektor-Netzwerkanalysator der Serie SHA850A.

Das Messgerät ist für den Feldeinsatz konzipiert und verfügt einen Akku für einen Betrieb von bis zu vier Stunden. Außerdem ist eine Tragetasche enthalten.

Kleine Signalpegel erkennen und messen

Die HF-Spezifikationen erlauben Messungen bis 7,5 GHz und die DANL beträgt -165 dBm, so dass sich kleine Signalpegel erkennen und messen lassen. Das Einseitenband-Phasenrauschen ist kleiner als -104 dBc/Hz bei 1 GHz mit einem Offset von 10 kHz.

Der standardmäßig integrierte Vorverstärker mit 25 dB liefert Messdaten mit hoher Empfindlichkeit für eine Vielzahl von Anwendungen. Der verfügbare Frequenzbereich im optionalen Vektor-Netzwerkanalysator-Modus reicht von 100 kHz bis 7,5 GHz.

Die Dynamik beträgt ungefähr 114 dB. Damit eignet sich der Analysator für Anwendungen wie die gleichzeitige Messung des Durchlassbereichs und des Sperrbands von Filtern sowie die Messung von schmalbandigen Signalen mit hoher Unterdrückung.

Amplituden- und Phasengang

Im VNA-Modus können Anwender mit der Serie SHA850A sowohl des Amplituden- als auch den Phasengang von Komponenten bestimmen. Außerdem lassen sich die Parameter S11 und S21 messen sowie Einfügedämpfung bestimmen sowie Phase, Gruppenlaufzeit oder des Stehwellenverhältnisses von Netzwerken ermitteln.

Alle Messungen können in verschiedenen Diagrammen dargestellt werden. Zum Beispiel als Betrag und Phase, Smith-Diagramm, Polardiagramm oder in anderen Formaten. Debugging und Fehlersuche an Übertragungssystemen kann mit der optionalen Modulationsanalyse durchgeführt werden. Damit können digitale und analoge Modulationen wie ASK, FSK, PSK, MSK, QAM, AM, FM, PM analysiert werden.

Augendiagramm und Konstellationsdiagramm

Die Messung der EVM und verschiedener Übertragungsqualitätsfaktoren in Verbindung mit verschiedenen Darstellungsmodi, einschließlich Augendiagramm und Konstellationsdiagramm, ermöglicht die Fehlersuche bei komplexen Signalen und Systemen.

Das Stehwellenverhältnis (SWR) einer Antenne ist ein Maß für die Anpassung zwischen Antenne und Transceiver. Je größer das Stehwellenverhältnis, desto größer ist die Impedanzfehlanpassung, desto höher ist die reflektierte Leistung und desto geringer ist die Übertragungseffizienz. Die erweiterte Zeitbereichsanalyse (TDR) kann die charakteristische Impedanz von Übertragungsleitungen messen und helfen, die Position von Unterbrechungen oder Kurzschlüssen zu lokalisieren.

Genaue Entfernung zum Störer ermitteln

Dazu gehört auch die genaue Lokalisierung der Entfernung zu diesen Störungen. Grundlage für die Beurteilung ist die Höhe und Form der Antwortsignale, die an den jeweiligen Positionen entlang des Signalweges auftreten. Mit der DTF-Funktion können Kabel und Steckverbinder einfach analysiert werden. Schäden durch übermäßige mechanische Beanspruchung oder den Einfluss von Feuchtigkeit können so erkannt werden.

Das Touchdisplay misst 8,4 Zoll, um die Messdaten darzustellen. Die LAN-Kommunikationsschnittstelle ermöglicht zusammen mit dem integrierten Webserver eine einfache Verbindung zum PC und die Möglichkeit der Fernsteuerung.

Das Messgerät kann mit einer GPS-Positionierungs- und Protokollierungsfunktion ausgestattet werden. Damit können die Ergebnisse während der Messung mit den GPS-Positionsdaten markiert werden. Der Arbeitsaufwand für die Identifizierung von Signalen mit schlechter Qualität kann mithilfe des Gerätes reduziert werden.

Basisstationen und OTA-Messungen

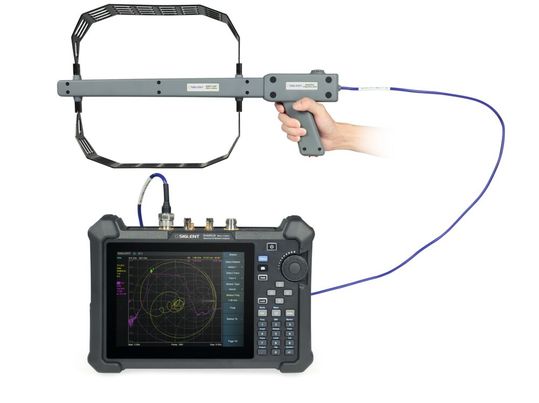

Probleme in Anwendungen wie Mobilfunk-Basisstationen, OTA-Tests im Automobil oder bei der Spektrumüberwachung lassen sich besser aufspüren. Die tragbare Richtantenne der Serie ANT-DA1 deckt einen Frequenzbereich von 10 MHz bis 8 GHz ab.

Das Antennenpaket besteht aus drei Richtantennen für unterschiedliche Frequenzbänder, einem Handgriff mit eingebautem rauscharmen Breitbandverstärker und einem Akku. Die Antenne verfügt über zwei Betriebsarten: „Durchgang“ und „Verstärkung“.
