TOSHIBAs neuste Komponenten für MOSFET-Relais

einfach und schnell evaluieren

Mit der GLYN Photorelay-Promocard

Mechanische Relais.

Sobald eine sichere galvanische Trennung zwischen Steuerstrom- und Arbeits- oder Lastkreis benötigt wird, kommt in den meisten Fällen der „Klassiker“ der Elektrotechnik zum Einsatz.

Dabei kann man dem „Klappern“ und „Prellen“ leicht ein leises Ende setzen.

Ein Halbleiterrelais (Solid-State-Relais, kurz: SSR) auf Power-MOSFET-Basis schaltet lautlos.

Weitere Vorteile der SSR gegenüber einem mechanischen Relais:

• Die 90% geringere Masse

• Das Halbleiterrelais spart Fläche und Bauraum auf der Platine

• Der Steuerstromkreis begnügt sich mit wenigen mA

• Direkte Speisung über die MCU. Ein zusätzlicher Schalttransistor sowie die obligatorische Freilaufdiode können eingespart werden.

• Mit 1.000.000 Schaltzyklen höchste Zuverlässigkeit und lange Lebensdauer.

• SSRs arbeiten ohne bewegliche Elemente – Ideal für langlebige Applikationen mit hoher Schalthäufigkeit.



  Mit der eigenentwickelten Photorelay-Promocard  lädt TOSHIBA Distributor GLYN Entwickler dazu ein, die neusten TOSHIBA SSRs am „lebenden“ Objekt auszutesten:

• TLP3107 SSR auf Power-MOSFET-Basis

• TLP3906 Photovoltaik-Koppler als Gate-Treiber Aufbau von SSR auf Power-MOSFET-Basis

• 2 x TPH4R50ANH N-Channel Power-MOSFET N-CH 100 V / 93 A in Common-Source-Beschaltung als AC-SSR

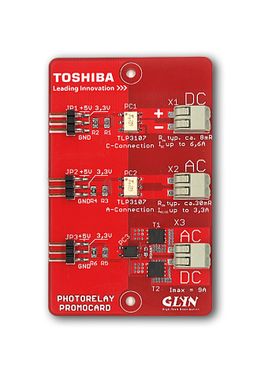

  Die bestückte und betriebsbereite Leiterplatte im handlichen EC-Kartenformat (53 mm x 85 mm) kann direkt an die Applikation oder den Testaufbau angebunden werden. Drei Schaltungen mit TOSHIBA Photorelais wurden auf der Platine umgesetzt:

• C-Connection oder DC-Beschaltung

• A-Connection oder AC-Beschaltung

• B-Connection (DC-Beschaltung nur eines MOSFETs)



  Sofort loslegen

  Die Produkte können sofort evaluiert werden. Entwickler müssen nicht erst mühsam einen „fliegenden“ Laboraufbau bzw. ein PCB-Layout erstellen. Im Vergleich zu einer Musterbox können die SSRs schneller evaluiert und sogar in die eigene Applikation integriert werden.



  Die Photorelay-Promocard  ist gegen eine Schutzgebühr von EUR 20,-- (zzgl. MwSt + Verpackung) bei GLYN erhältlich.
