Aufbau- und Verbindungstechnik Geregelter Drahtvorschub für sicheres Kolben- und Laserlöten

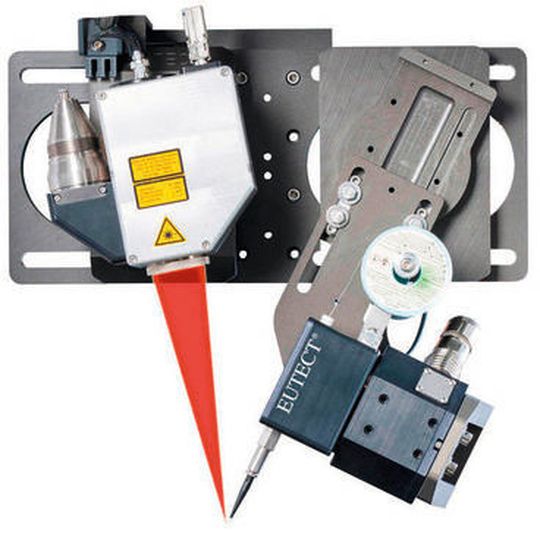

Mit dem Drahtvorschub Sensitive Wire Feed (SWF) entwickelte Eutect eine prozesssichere Fördertechnik für reproduzierbare Lötstellen mit drahtgeführten Prozessen.

Anbieter zum Thema

ET System electronic GmbH

MES Electronic Connect GmbH & Co. KG

Syslogic GmbH

Dabei handelt es sich um ein frei integrierbares Vorschubmodul, das für jegliche Applikationen in der Aufbau- und Verbindungstechnik verwendet und mit unterschiedlichsten Prozessmodulen kombiniert werden kann. Gerade beim Kolben- und Laserlöten verspricht der SWF-Vorschub eine maximale Reproduzierbarkeit.

Der SWF Drahtvorschub führt Drähte weg- und kraftüberwacht Prozessflächen zu. Somit kann die Auftreffkraft des Drahtes definiert werden. Wenn diese erreicht wird, wird der Drahtvorschub gestoppt. Sowohl der Vorschub als auch der Rückzug des Drahtes werden dabei überwacht. Ermöglicht wird dies durch das patentierte Actio-Reactio-Prinzip des Drahtvorschubs. Durch diese Funktion wird das Knicken des Drahtes vermieden und Bauteil- und Handlingstoleranzen werden ausgeregelt oder erkannt. Ebenso werden dabei Referenzpunkte definiert, um kontrolliert reproduzierbare Mengen an Draht fördern zu können. Durch diese intelligente Sensortechnik wird der Draht stabil und geregelt in den Lötprozess eingeführt, wodurch eine maximale Prozesssicherheit ermöglicht wird.

Dabei können alle Prozessschritte durch die C6-Regelung aufgezeichnet werden, was eine 100%-Datenerfassung im Sinne der Nachvollziehbarkeit ermöglicht.

Der Drahtrollenhalter ist flexibel ausgerichtet, so können verschiedene Drahtrollenpositionen als auch Rollendurchmesser in kürzester Zeit eingesetzt werden.
