Housing-Lösungen für Konsumelektronik Gehäuse für High-End-LCD-Flachbildfernseher

Bei der Einhausung moderner TFT-TV-Geräte werden hohe Anforderungen an das Design und eine gleichbleibende Fertigungsqualität gestellt. Besondere Herausforderungen sind das präzise Fügen des Rahmens, das Handling von Panel und Schutzscheibe sowie das Unterbringen und exakte Platzieren der elektronischen Komponenten, etwa hochwertiger Soundsysteme.

Anbieter zum Thema

ET System electronic GmbH

Heitec AG

DMB Technics AG

SCHÄFER Gehäusesysteme GmbH Schäfer IT-Systems

Seit über 20 Jahren bietet Medion Verbrauchern funktionale Produkte auf dem technisch neuesten Stand zu einem guten Preis-Leistungsverhältnis. Dabei deckt das international tätige Unternehmen aus Essen mit seinem Angebot die gesamte Palette der modernen Konsumelektronik ab.

Im Trend: Home Cinema

Besonders erfolgreich ist das Unternehmen in den letzten Jahren im Bereich der Unterhaltungselektronik. Produkte rund um „Home-Cinema“ werden stark nachgefragt. Dazu gehören auch Flachbildschirmfernseher in LCD- oder Plasma-Technologie.

Anfang 2007 nahm man Full HD LCD-TV-Geräte der „Premiumklasse“ ins Programm auf. Auf der Internationalen Funkausstellung (IFA) in Berlin hat das Unternehmen einen entsprechenden High-End-LCD-Flachbildfernseher mit 46˝-Bildschirmdiagonale vorgestellt, der die technischen Standards für Home-Entertainment mit einem ansprechenden Design und hoher Qualität vereint.

Gehäuse für 46˝-LCD-Flachbildfernseher

Für die Fertigung des neuen LCD-Fernsehers wandte sich Medion an Schäfer IT-Systems. In seinen beiden Werken im siegerländischen Betzdorf und in Dresden fertigt der Hersteller unter anderem Gehäuse und Schränke für die IT-Welt, von PC-Sicherheitsschränken über 19˝-Wandgehäuse bis zu Netzwerk- und Serverschränken. Darüber hinaus entwickelt und produziert Schäfer PC- und Servergehäuse sowie komplexe Housing-Lösungen für spezielle elektronische Systeme aus unterschiedlichen Einsatzbereichen, für die der Hersteller auch Assemblierungs- und Logistikservices anbietet.

Von der Konstruktion bis zur Verpackung

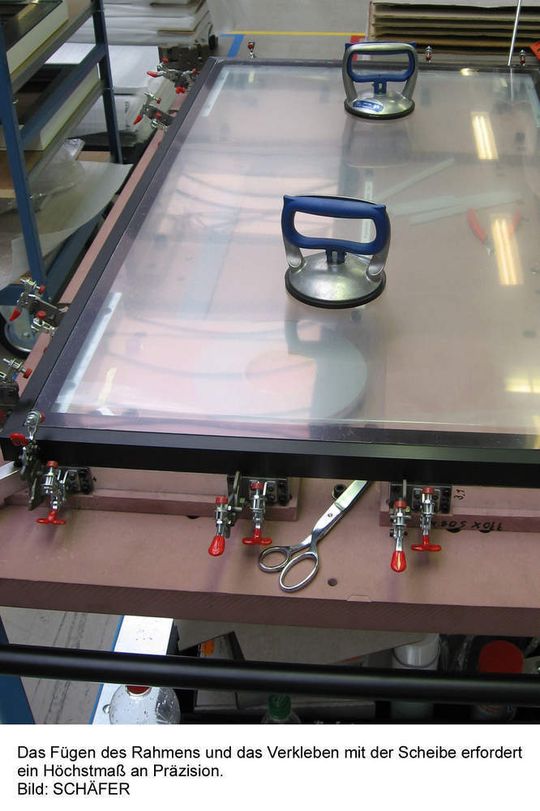

Mit Medion hatte Schäfer schon an verschiedenen TV-Projekten zusammengearbeitet. Bei dem High-End-LCD-Fernseher ging es erstmals nicht nur um die Konstruktion, sondern auch um die komplette Montage, alle notwendigen Tests und die kundenspezifische Verpackung der Geräte (Bild 1).

„Die endgültige Auftragsvergabe erfolgte im Juni 2007. Der Kunde hat uns das Elektronik-Kit, das Panel und das Design vorgegeben. Auf dieser Basis haben wir die Entwicklung des Gehäuses begonnen, immer in enger Abstimmung mit unserem Kunden, was die technische Umsetzung des gewünschten Designs und natürlich auch die Optimierung der Kosten betrifft“, berichtet Matthias Groß, Key Account Manager bei Schäfer in Dresden.

Frontglas-Schutzscheibe und Vollmetallgehäuse

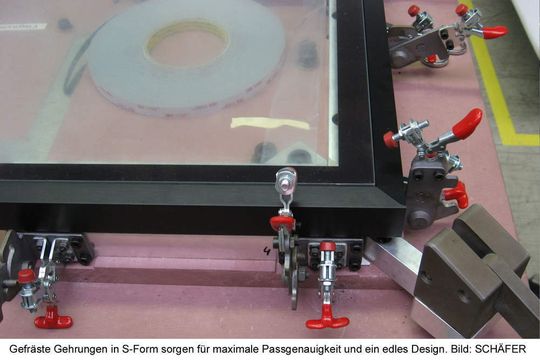

Die Anforderungen seitens Medion waren sehr hoch. Unter anderem sollte das Gerät vor dem Panel eine Frontglas-Schutzscheibe erhalten und das Gehäuse komplett aus Metall bestehen (Bild 2) . Außerdem waren nur mechanische und elektronische Bauteile vorgesehen, die in Deutschland gefertigt sind, darunter zwei Empfänger für analoges Kabelfernsehen und einer für digitales TV per Antenne (DVB-T) sowie ein komplettes 3-Wege-Lautsprechersystem. Die gesamte Technik sollte in einem hochwertigen, formschönen Premiumgehäuse in den Farben Schwarz, Silber oder Weiß Platz finden.

Herausforderung schmaler Panel-Rahmen

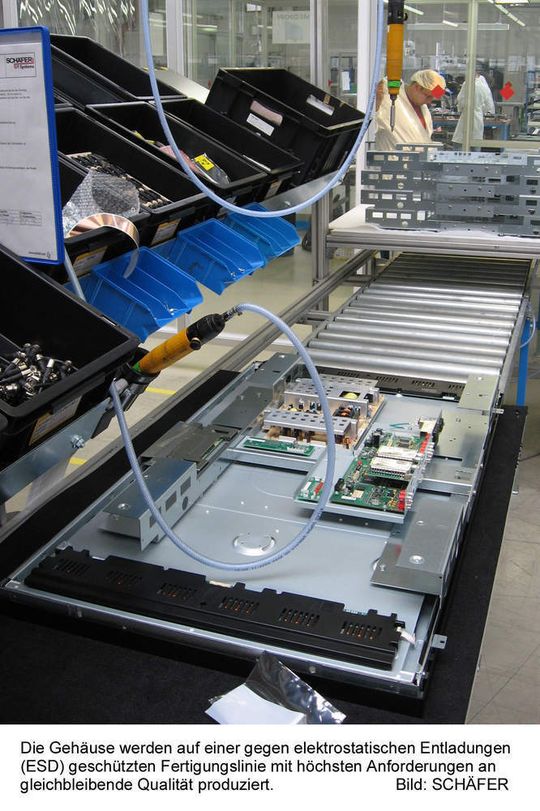

„Bei der Gehäuseentwicklung bestand die Herausforderung nun vor allem darin, die Designvorgaben umzusetzen. Wir mussten zum Beispiel Lösungen für die – bei fast 117 cm Bildschirmdiagonale – sehr schmalen Panel-Rahmen sowie für eine schraubenarme Verarbeitung finden “, erklärt Groß (Bild 3).

Das Schäfer-Team arbeitete bei der Gehäuseentwicklung mit einer Kombination aus gebürstetem, eloxiertem Aluminium und lackiertem Stahlblech. Beim Einbau der elektronischen Bauteile kam dem Lautsprechersystem besondere Aufmerksamkeit zu, das aus zwei Hochtönern, vier Mitteltönern und einem Subwoofer besteht. Diese wurden in einer Leiste im unteren Bereich des Panels integriert. Selbst für den Subwoofer, der normalerweise hohe Vibrationen erzeugt und darum meist nicht in das TV-Gerät integriert ist, fanden die Techniker eine „Inhouse“-Lösung.

Kompakte Schnittstelle für das Home-Entertainment

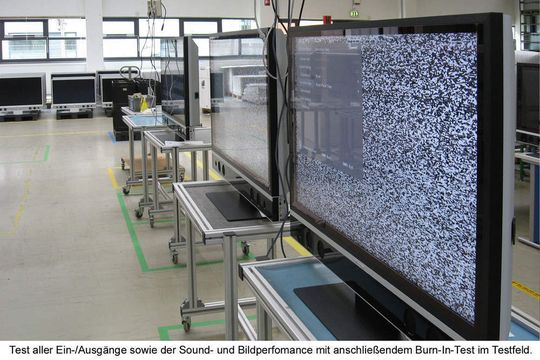

In das Gerät wurden vier HDMI-Schnittstellen integriert. Diese ermöglichen es, externe Systeme wie DVD-Player, digitale Receiver oder Spielekonsolen anzuschließen und die LCD-TVs zu einer Schnittstelle für das Home-Entertainment zu machen. Alle Ein- und Ausgänge sowie Sound und Bild werden bei Schäfer getestet (Bild 4).

Das fertig assemblierte Gerät ist mit Außenmaßen von 972 mm × 741 mm × 280 mm (B × H × T) und einem Gewicht von – inklusive Metallfuß – rund 45 kg für einen Flachbildfernseher dieser Größe und Ausstattung vergleichsweise kompakt und leicht ausgefallen.

Erfolgreiche Markteinführung

In enger Abstimmung mit Medion gelang es, pünktlich zur IFA im September 2007 die ersten Muster vorzustellen. Die Finalkonstruktion der TV-Geräte erfolgte zwischen Oktober und Dezember. Nachdem alle Zertifizierungen vorlagen und die Sicherheitstests erfolgreich bestanden waren, befinden sich die Medion Life X17000 LCD-TVs seit Anfang dieses Jahres mit 50 bis 100 Geräten pro Woche in der Serienfertigung.

Der High-End-Flachbildfernsehrer Medion Life X17000, der auch als MD 36046 bekannt ist, hat den Red Dot Design-Award erhalten. Die edlen Aluminiumrahmen in Schwarz, Silber oder Weiß wurden neben der außergewöhnlichen Klangqualität des LCD-Fernsehers auch in den Tests der einschlägigen Medien besonders hervorgehoben.

*Dieter Rieken arbeitet als Fachjournalist und PR-Berater in Augsburg.
