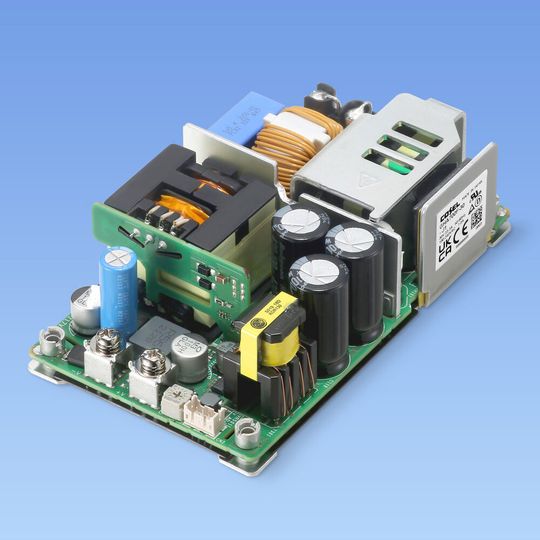

Cosel hat das Open-Frame-Netzteil GHA700F mit hoher Leistungsdichte vorgestellt, das sich dank seiner effizienten Kühlung bestens für den Einsatz in anspruchsvollen medizinischen und industriellen Anwendungen eignet. Basierend auf der robusten GHA-Plattform mit optimierter Wärmeableitung liefert das GHA700F 700 W im 3" x 5" großen Industriegehäuse.

Das GHA700F wurde gemäß der Sicherheitsnorm IEC 60601-1 entwickelt und eignet sich auch für medizinische Body-Floating-Anwendungen. Dank seiner hohen Isolationsfestigkeit und Sicherheitsabständen ist es jedoch auch hervorragend für anspruchsvolle industrielle Anwendungen geeignet, da es die Norm EN61558-2-16 (OVC III) erfüllt und dem Anwender das Design zur Einhaltung der Norm EN60335 vereinfacht. Das GHA700F verfügt über einen universellen Eingangsspannungsbereich von 85 bis 264 V_AC. Durch den Einsatz modernster Schaltungstopologien und Komponenten weist das GHA700F einen hervorragenden Wirkungsgrad von bis zu 96 Prozent auf.

Mit einer Leistungsdichte von 31,1 W pro Kubikzoll ist das GHA700F laut Hersteller ein Netzteil mit einer der höchsten Leistungsdichten in seiner Kategorie für die Stromversorgung von medizinischen und industriellen Anwendungen. Angesichts der wachsenden Zahl medizinischer Anwendungen, die in geräuscharmen Umgebungen betrieben werden, optimieren die Hersteller ihre Geräte für den Betrieb mit begrenztem Luftstrom. Um diesen Anforderungen gerecht zu werden, müssen Netzteile so konzipiert sein, dass sie Konduktions- und Konvektionskühlung kombinieren und den Systementwicklern die Möglichkeit bieten, die Platzierung des Netzteils zu optimieren, ohne die Leistung zu beeinträchtigen. Mit seiner langjährigen Erfahrung in der Entwicklung optimierter Stromversorgungslösungen mit kombinierter Konduktions-Konvektionskühlung hat Cosel die neuesten Schaltungstopologien, digitale Leistungs- und Energieoptimierungsalgorithmen, Siliziumkarbid und andere fortschrittliche Komponenten kombiniert, um die Verluste zu minimieren. Das Ergebnis ist ein hocheffizientes Netzteil mit geringer Verlustleistung.

Das GHA700F akzeptiert eine universelle Eingangsspannung von 85 bis 264 V_AC und liefert bis zu 700 W in vier Ausgangsversionen: 24 V/29,2 A, 30 V/23,3 A, 48 V/14,6 A, 56 V/12,5 A. Die Ausgangsspannung lässt sich bequem über das eingebaute Potenziometer einstellen. Es verfügt über eine Einschaltstrombegrenzung, einen Überstromschutz mit automatischem Wiederanlauf nach Beseitigung der Fehlerbedingung und einen Überspannungsschutz.

Das GHA700F kann in einem weiten Umgebungstemperaturbereich von –20 bis 70 °C oder bis zu 80 °C an einer Kühlplatte betrieben werden. Abhängig von der Art der Endmontage und den Kühlungsbedingungen kann eine Leistungsreduzierung erforderlich sein.

Das Netzteil enthält eine aktiven Leistungsfaktokorrektur (PFC) mit einem Koeffizienten von bis zu 0,95. Die Schaltungstopologie und die Leistungskomponenten wurden sorgfältig ausgewählt, um den höchsten Wirkungsgrad von 96 Prozent zu erreichen.

Das GHA700F hat eine Isolationsspannung von 4.000 V_AC (2MOPP) zwischen Eingang und Ausgang, 2.000 V_AC (1MOPP) zwischen Eingang und Rahmenerde (FG) und 1.500 V_AC (1MOPP) zwischen Ausgang und FG. Im Falle der Body-Floating-Anwendung muss der Ableitstrom des Patienten weniger als 100 µA betragen, was das GHA700F einhält.

Das sowohl für medizinische als auch für industrielle Anwendungen geeignete GHA700F hat die folgenden Zulassungen erhalten: UL62368-1, EN62368-1, c-UL (entspricht CAN/CSA-C22.2 Nr. 62368-1), ANSI/AAMI ES60601-1, EN60601-1 3., c-UL (entspricht CAN/CSA-C22.2 Nr. 60601-1) und entspricht IEC60601-1-2 Ed.4 und EN61558-2-16 (OVC III).

Bei leitungsgebundenen Emissionsprüfungen erfüllt das GHA700F die Anforderungen von FCC-B, VCCI-B, CISPR32-B, EN55011-B und EN55032-B. Für Anwendungen, die noch niedrigere EMV Grenzwerte benötigen bietet Cosel EMI/EMV-Filter vom Typ EAC-16-472 an.

Um anwendungsspezifischen Anforderungen gerecht zu werden, stehen fünf Optionen zur Verfügung: Schutzlackierung (C), Komfortfunktionen wie isolierte 5- und 12-V-Hilfsausgänge, Enable- und Power-Good-Signale (R3), Gewindeloch anstatt M3-Gewinde (T3), Anschluss einer externen Überbrückungszeitverlängerung (U1). Und für Anwendungen, die ohne Schutzleiter betrieben werden sollen, ist das GHA700F mit einer verstärkten Isolierung gemäß IEC-Schutzklasse II (E) erhältlich.

Das GHA700F misst 76,2 mm x 127mm x 38,1 mm (B x T x H) und wiegt maximal 570 g.

Die Kombination aus hoher Isolation, geringem Ableitstrom und hoher Qualität macht die GHA-Serie zu einer geeigneten Stromversorgungslösung für anspruchsvolle Anwendungen, nicht nur im medizinischen Bereich, sondern auch für Test- und Messanwendungen sowie für industrielle Anwendungen, einschließlich Haushalts- und ähnliche Elektrogeräte.

Der GHA700F hat eine fünfjährige Garantie und entspricht den europäischen RoHS- und
