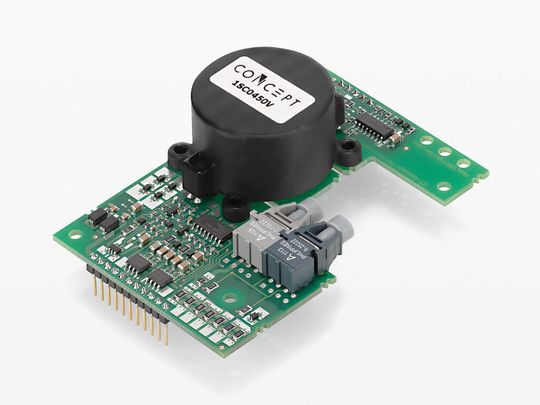

Mit dem Typ 1SC0450V gibt es von CT-CONCEPT einen neuen Einkanal-Treiber für IGBT-Module mit Sperrspannungen von 4,5 oder 6,5 kV. Er ist sehr kompakt aufgebaut und kann mehrere parallelgeschaltete IGBTs ansteuern. Der Hochspannungs-Gate-Treiber basiert auf dem SCALE-2-Chipsatz von CONCEPT und einem teilentladungsfreien Hochspannungs-DC/DC-Übertrager mit kleiner Koppelkapazität. Dieses Übertrager-Design erlaubt Prüfspannungen bis 10,4 kVeff und eine Teilentladungs-Aussetzspannung von 7800 VS. Der Treiber hat eine Grundfläche von 60 mm x 90 mm und eine durch den DC/DC-Übertrager vorgegebene Höhe von nur 27,50mm. Die Serie umfasst neben den neuen Modellen noch die Zweikanal-Gate-Treiber 2SC0535T (3,3 kV) und 2SC0635T (4,5 kV). Die neuen Treiberkerne 1SC0450V eignen sich zur Ansteuerung aller derzeit am Markt erhältlichen 4,5- und 6,5-kV-IGBT-Module.
