Elektro-Projektierung Erweiterung der ECAD-Lösung E3.series für das Design elektrotechnischer, hydraulischer und pneumatischer Systeme

Die Ergänzung der Software E3.series für PCB-Entwicklung und Elektro-Projektierung um die Komponente E³.Functional Design schafft neue Möglichkeiten im Design elektrotechnischer, hydraulischer und pneumatischer Systeme. Intelligente Funktionen erlauben beispielsweise jetzt die Aufgabe von Anfang an funktionsorientiert zu erfassen.

Anbieter zum Thema

Heitec AG

MES Electronic Connect GmbH & Co. KG

ISH Ingenieursozietät GmbH

Zuken GmbH

E³.series von Zuken ist ein modulares, skalierbares und intuitives CAD-System für elektronische, pneumatische und hydraulische Anwendungen sowie für physikalische Verbindungen zwischen elektrotechnischen Komponenten. Das System nutzt eine objektorientierte Datenstruktur und einen gemeinsamen Kern. Zwischen den verschiedenen Modulen erfolgt kein Datentransfer. Durch die konsistente Datenhaltung werden Fehler vermieden. Über Standardkonnektoren und frei programmierbare, bidirektionale Schnittstellen lässt sich E³.series nahtlos in bestehende Anwendungen und Prozesse integrieren.

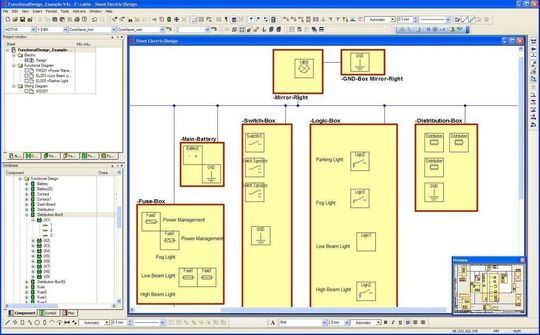

E³.Functional Design sorgt für eine höhere Integration

Das Paket E³.Functional Design erweitert die Entwicklung elektrotechnischer, hydraulischer und pneumatischer Systeme mit E³.series um zusätzliche interessante Funktionen, mit denen Entwickler die Struktur ihrer Produktentwürfe von Beginn an funktionsorientiert erfassen können. Mit dieser neuen Software lässt sich der Entwicklungsaufwand für ein Produkt bereits in der frühen Konzeptionsphase folgendermaßen erheblich verringern: Zu Beginn des Prozesses spezifizieren die Ingenieure Teilsysteme wie Elektrik, Hydraulik oder Pneumatik aus funktionaler Sicht. Das so entstehende Funktionsmodell dient später als Basis für die Ausdetaillierung von Stromlauf- oder Verdrahtungsplänen oder Fluiddiagrammen.

„Wenn die Funktionen eines Produkts nur auf herkömmliche Weise mit Papier und Bleistift skizziert werden, lassen sie sich im späteren Produktentwicklungsprozess nur schwer wiederverwenden“, konstatiert Steve Chidester, Leiter des Produktmarketings bei Zuken, „E³.Functional Design ermöglicht Entwicklern die Aufzeichnung der funktionalen Aspekte ihres Designs auf einer übergeordneten Ebene. Diese Modelle steuern dann den weiteren Verlauf des Prozesses. In den nachfolgenden Entwicklungsphasen kann das eine Menge Zeit sparen.“
