Wireless Power Energieeffiziente Senderspule für schnurlose Qi-Ladegeräte

Anbieter zum Thema

Würth Elektronik eiSos GmbH & Co. KG

RECOM Power GmbH

MTM Power Messtechnik Mellenbach GmbH

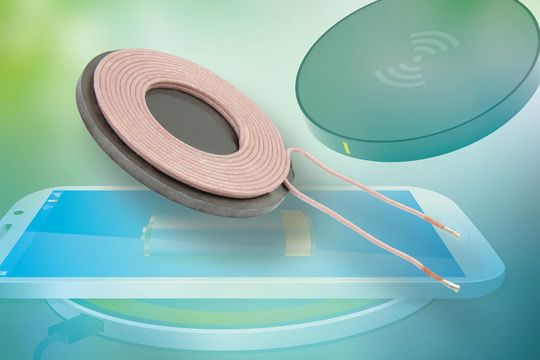

Vishay Intertechnology offeriert eine neue AEC-Q200-qualifizierte WPC-(Wireless Power Consortium)-konforme Ladegerät-Senderspule Typ A10 mit Eisenpulverkern. Die robuste Senderspule IWTX-47R0BE-11 von Vishay Dale besitzt eine hochpermeable Abschirmung, ist um 18% kleiner als bisherige Lösungen und spart dadurch Platz in Qi-Ladegeräten. Mit einer Kombination aus der neuen Spule, einer Empfängerspule von Vishay und einer geeigneten Qi-Sender/Empfängerschaltung lässt sich laut Herstellerangaben ein Wirkungsgrad von über 80% erzielen. Die Senderspule IWTX-47R0BE-11 eignet sich für WPC-kompatible Senderschaltungen mit 19-V-Betriebsspannung und Übertragungsleistungen bis 10 W. Vorgesehen ist diese Senderspule für den Betrieb in Verbindung mit Vishays WPC-konformen Empfängerspulen; dank der hohen Sättigungsfeldstärke des Eisenpulverkerns wird die Funktion der Spule nicht durch Magnethalterungen beeinträchtigt. Sie erreicht erst bei einer Feldstärke von 4000 Gauss einen Sättigungsgrad von 50%. Das mache sie überlegen gegenüber größeren Ferritkernspulen, die in Anwesenheit eines starken Permanentmagnetfeldes schnell in die Sättigung geraten. Das RoHS-konforme Bauteil hat eine Induktivität von 24 µH (+5%/–10%) bei 200 kHz, einen ohmschen Widerstand von 71 mΩ (±10%) bei +25 ºC und eine Güte (Q) von 200 (typisch) bei 200 kHz. Die Zuleitungen sind 40 mm lang und über eine Länge von 5 mm verzinnt. Die Eigenresonanzfrequenz der Spule liegt bei 7 MHz. Lieferbar ist die Senderspule IWTX-47R0BE-11 ab sofort in Muster- und Produktionsstückzahlen.
