APIX2 Einfacher Test von schnellen Multimedia-Links beschleunigt Implementierung

INOVA Semicondutors, Entwickler des APIX-Standards für Echtzeit-Gigabit-Links speziell in Automobilapplikationen, und Alfamation, Hersteller von Hard- und Softwaretestprodukten sowie schlüsselfertigen Test- und Messlösungen für Infotainmentsysteme in Automobilen, haben eine enge Zusammenarbeit angekündigt.

Anbieter zum Thema

SPEA GmbH Systeme f. professionelle Elektronik und Automation

ET System electronic GmbH

Heitec AG

Inova Semiconductors GmbH

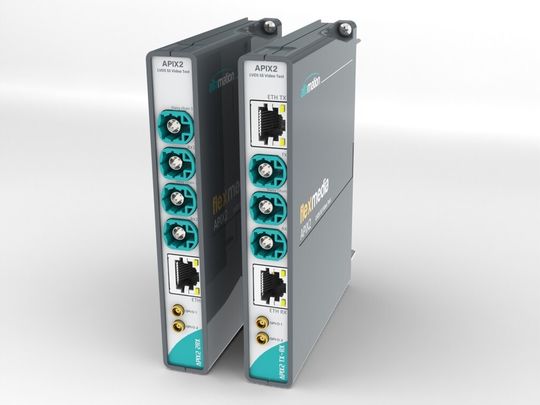

Besonders in Anwendungen, in denen eine hohe Fehlerabdeckung und hohe Verarbeitungsgeschwindigkeiten nötig sind, erlaubt FlexMedia AMX für APIX2 den gleichzeitigen akkuraten und leistungsstarken Test von Tx und Rx des Prüflings und ermöglicht zuverlässige Prüfungen der Videoqualität im Bruchteil einer Sekunde.

Das Testwerkzeug bietet Unterstützung des gesamten Funktionsumfangs der komplexen Chipsätze INAP375T/R und INAP378T/R von INOVA, wie programmierbare digitale Video & Audio-Generation für zwei Bildschirme und die Echtzeitanalyse der Videodaten ebenfalls für zwei Bildschirme, Ethernet-Kommunikation, SPI und General Purpose I/O mit geringer Latenz für jeden Kanal.

Das Modul arbeitet in Kombination mit PXI/PXIe-Flex-RIO von National Instruments und wird einschließlich Software-APIs geliefert, d.h. DLL und NI LabView. Die Anwendungen umfassen die Prüfung der Verbindung zwischen Infotainment-Zentraleinheit und Display auf Qualität und Zuverlässigkeit sowie R&D und die Design-Validierung dieser Verbindung und auch einen schnellen parallelen Produktionstest.

Automobil-Infotainmentsysteme und Fahrerassistenzsysteme

In modernen hoch entwickelten Automobil-Infotainmentsystemen und Fahrerassistenzsystemen wird die APIX-Technologie verwendet, um Displays und Kameras mit Steuereinheiten (Head-Units) zu verbinden. Auf diese Weise können unkomprimierte HD-Video-, Audio- und Kontrolldaten zwischen Displays und Kameras oder Steuereinheiten übertragen werden. APIX vereinfacht darüber hinaus die Implementierung einer 100-MBit/s-Ethernet-Verbindung über dasselbe Kabel, was die Kosten für die Verkabelung verringert sowie das Gewicht und die Ausmaße der Lösung insgesamt reduziert. Um diese Technologie erfolgreich zu integrieren benötigen die Automobil-OEMs eine entsprechende Testtechnik.

Um den schnellen bi-direktionalen, digitalen Multimedia-Link zu testen, bietet FlexMedia für AMX für den INAP375T/R und INAP378T/R-Chipsatz von INOVA einen Generator für den Video-Datenstrom, der im Ein- oder Zweikanal-Video-Modus arbeitet, unterstützt Standard Video oder Bulk Daten Modus sowie auch alle Chipsatz-Video-Formate (RGB & LVDS-Chip-Schnittstellen).

Das Testwerkzeug liefert programmierbare Frame-Größen, Timing- und Farbtiefe sowie einen Pixeltakt mit einer Stabilität von 5 ppm von bis zu 120 MHz für RGB-Chipsatz-Schnittstellen und 85 MHz für LVDS. Es generiert Standbilder und Video-Clips aus .png-, .jpg- oder .bmp-Dateien. Der Video-Analysator untersucht sämtliche generierten Video-Formate und Modi und prüft zusätzlich BER-, PER-, PSNR- HSD-Video-Standbilder.

Er arbeitet mit der Analysemethode, die auf dem interessierenden Bereich basiert sowie mit SYNCH-Timing-Messungen von Frame zu Frame. Der Analysator enthält auch noch einen Frame-Grabber und einen Rx-Daisy-Chain-Ausgang. Die integrierten digitalen I²S-Audio-Generatoren & Analysatoren haben eine programmierbare Abtastrate bis zu 192 kHz und erlauben die Umwandlung des Datenstroms aus .wav-Dateien.

Das Modul unterstützt auch entfernte I²S-Master mit einer programmierbaren Taktrate von bis zu 400 kHz und enthält zu Testzwecken einen Dummy-Slave. Ethernet-Unterstützung wird durch den integrierten Ethernet-10/100-Switch und - für eine hohe Flexibilität - via Ethernet-RJ46-Steckverbinder auf der APIX2-Rx- und -Tx-Seite gewährleistet. FlexMedia AMX für APIX2 unterstützt auch ein Hilfs-Bit, um General-Purpose-I/O mit geringer Latenz sowie Video-Trigger & -Interrupts von APIs zu verarbeiten.

Die Daten werden entweder über eine Zweifach-SPI mit vollduplex auf dem SPI-Protokoll oder Einfach-SPI (halbduplex auf dem SPI-Protokoll) übertragen. In diesem Modus ist Ethernet-Unterstützung eingeschlossen, die eine programmierbare Taktrate bis zu 20 MHz hat. Der Chipsatz wird entweder über das Standard-SPI-Protokoll oder ferngesteuert konfiguriert.
