Flachbaugruppen Ein Nadelbrettadapter innerhalb eines halben Tages erstellen

Anbieter zum Thema

SPEA GmbH Systeme f. professionelle Elektronik und Automation

TRACO ELECTRONIC GMBH

DMB Technics AG

Reinhardt System- und Messelectronic GmbH

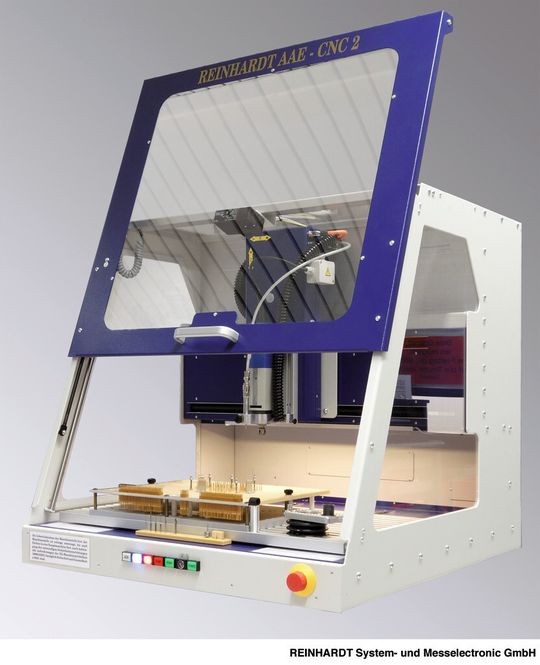

Mit dem AAE-CNC 2 und einem Testsystem von Reinhardt lassen sich innerhalb eines halben Tages Nadelbettadapter erstellen. Zusammen mit der ATSGERB-Gerberbearbeitungssoftware können aus den CAD-Gerberdaten die erforderlichen Koordinaten für die gefederten Kontaktstifte, Fangstifte und Ausfräsungen generiert werden. Mit diesen Daten werden die Bohrungen für gefederte Kontaktstifte mit 100 mil, 75 mil und 50 mil und Platinenzentrierungen mit einer Präzision von 10 bis 20 µm erstellt. Die gefederten Kontaktstifte werden mit einer Präzision von 100 mil und 75 mil eingepresst und ebenso die Platinenzen-trierungen. Durch das automatische Setzen wird die Tiefe der Nadeln reproduzierbar. Eine Flachbaugruppe kann mit SMD-Bauteilen und Durchsteckbauteilen bestückt sein. Die gefederten Kontaktstifte haben einen begrenzten Arbeitsbereich. Dadurch müssen manche Hülsen mit den gefederten Kontaktstiften tiefer gesetzt werden. Das Tiefersetzen ist notwendig, wenn auf eine Lötstelle von einem bedrahteten Bauteil kontaktiert werden muss, das 3 oder 4 mm über die Platine hinausragt.
