Extreme Lastsprünge von SoCs und FPGAs stellen hohe Anforderungen für Point-of-Load-Wandler dar. Das dynamische Verhalten von DC/DC-Wandlern lässt sich dabei nicht-invasiv per VNA analysieren und objektiv bewerten.

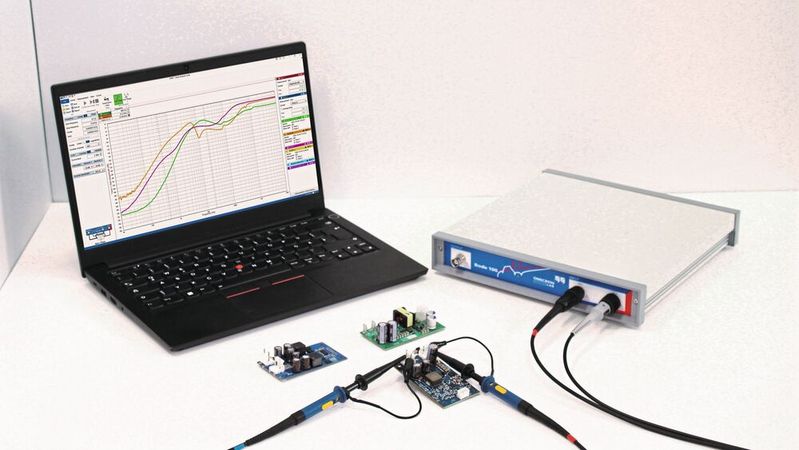

Charakterisierung: Messung der Prüflinge mit einem VNA.
(Bild: Elec-Con Technology GmbH)
Point-of-Load-Wandler (POL) sind heute zentrale Komponenten moderner Elektroniksysteme mit hohen Leistungsdichten und stark schwankenden Lasten. Neben klassischen Kriterien wie Wirkungsgrad, Baugröße und Kosten gewinnen dynamische Eigenschaften wie Regeldynamik und Kommunikationsfähigkeit zunehmend an Bedeutung. Besonders SoCs und FPGAs erzeugen ausgeprägte Lastsprünge, die eine schnelle und präzise Spannungsnachregelung erfordern.
Der folgende Beitrag beschreibt, wie sich das dynamische Verhalten von DC/DC Wandlern nicht-invasiv analysieren lässt. Im Fokus stehen die Messung von Ausgangsimpedanz und PSRR mittels Vector Network Analyzer (VNA) sowie deren Bewertung im Hinblick auf Stabilität und Regelgüte. Zudem wird erläutert, warum hybride, digital konfigurierbare Wandler klare Vorteile bieten: Sie kombinieren die Geschwindigkeit analoger Regelkreise mit der Flexibilität, Diagnosefähigkeit und Anpassbarkeit digitaler Systeme.
Einleitung
Die Anforderungen an Stromversorgungen in Embedded- und Hochleistungssystemen haben sich in den letzten Jahren grundlegend gewandelt. Während früher vor allem Wirkungsgrad, Verlustleistung und thermisches Verhalten im Zentrum der Bewertung standen, bestimmen heute zunehmend dynamische Kriterien wie Lastwechselverhalten, Ausgangsimpedanz, Störunterdrückung und Kommunikationsfähigkeit die Systemqualität. Moderne Prozessoren, FPGAs oder ASICs ändern ihre Leistungsaufnahme innerhalb kürzester Zeiträume, etwa durch dynamische Taktumschaltung von Rechenkernen oder das Zu- oder Abschalten von Funktionsblöcken. Dabei kann der Strombedarf eines FPGA innerhalb weniger Mikrosekunden durchaus von wenigen hundert Milliampere auf mehrere Ampere springen. In diesem Moment entscheidet die Regeldynamik des POL-Wandlers darüber, ob die Versorgungsspannung innerhalb der geforderten engen Toleranzen bleibt oder ob Unter- bzw. Überschwinger auftreten. Solche Effekte können nicht nur instabile Betriebszustände hervorrufen oder zu Fehlfunktionen oder Timing-Problemen führen, sondern auch EMV-Störungen verstärken oder die Lebensdauer der Bauteile beeinträchtigen.
Point-of-Load-Wandler adressieren diese Anforderungen, indem sie im Gegensatz zu Konzepten mit zentraler Stromversorgung eine höhere Zwischenspannung über das System verteilen und die eigentliche Spannungswandlung unmittelbar am Verbraucher vornehmen. Das reduziert Leitungsverluste, minimiert Spannungsabfälle und verkürzt deutlich die Reaktionszeit auf Laständerungen. Gleichzeitig steigt jedoch die Bedeutung einer präzisen Auslegung und Bewertung der Regelung.
Herausforderungen bei der Bewertung
Die Regeldynamik eines DC/DC-Wandlers wird maßgeblich durch Parameter wie Regelgeschwindigkeit, Phasenreserve und Ausgangsimpedanz bestimmt. Klassische Methoden zur Bewertung dieser Eigenschaften, etwa zur Durchführung einer Bode-Analyse, greifen zumeist direkt in den Regelkreis ein – typischerweise durch das Auftrennen der Feedback-Schleife. In modernen, hochintegrierten POL-Wandlern ist ein solcher Eingriff jedoch oft nicht mehr möglich oder mit erheblichem Aufwand verbunden. Hinzu kommt, dass viele Wandler als fertige Module oder vergossene Baugruppen eingesetzt werden, bei denen der interne Regelkreis vollständig verborgen ist. Für Entwickler stellt sich daher die Frage, wie sich Stabilität und Dynamik eines Wandlers objektiv bewerten lassen, ohne dessen interne Struktur zu kennen oder das Layout zu verändern. Nicht-invasive Messmethoden bieten hier einen entscheidenden Vorteil. Sie erlauben es, das Verhalten des Wandlers ausschließlich über sein Ein- und Ausgangsverhalten zu charakterisieren und daraus Rückschlüsse auf die interne Regelung zu ziehen.

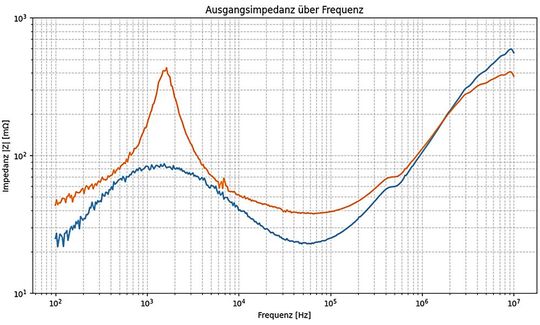

Bild 1: Das Bild zeigt die Impedanzkurven eines DC/DC-Wandlers mit unterschiedlichen Regelparametern. Im niedrigen Frequenzbereich hat das Regelverhalten einen maßgeblichen Einfluss auf den Verlauf der Impedanzkurve. Mit sinkender Stabilitätsreserve steigt die Güte des lokalen Maximums.
(Bild: Elec-Con Technology GmbH)
Ausgangsimpedanz als Schlüsselgröße
Die Messung der Ausgangsimpedanz Zout eines Wandlers liefert einen direkten Einblick in dessen dynamisches Verhalten. Der Verlauf der Ausgangsimpedanz ist eng mit der Fähigkeit des Reglers verknüpft, Lastsprünge auszugleichen. Für die Impedanzkurven in Bild 1 wurde bei einem DC/DC-Wandler lediglich der Regler angepasst.
Mit Hilfe eines VNA lässt sich die Ausgangsimpedanz über einen weiten Frequenzbereich ermitteln. Charakteristisch ist dabei ein lokales Maximum der Impedanzkurve, das in engem Zusammenhang mit der Regelgeschwindigkeit des Regelkreises steht. Höhe und Güte dieses Maximums liefern Hinweise auf Dämpfung und Stabilitätsreserve. Ein niedriger Gütefaktor und ein breiter, gleichmäßiger Verlauf deuten auf ein gutes Regelverhalten hin.
