Zuverlässige Netzteile erfordern mehr als Leistung und Wirkungsgrad. Auch Transienten sowie thermische und mechanische Belastungen sind entscheidend. Der Artikel zeigt Einflüsse und Lösungen.

Die Zuverlässigkeit der Stromversorgung bestimmt maßgeblich die Funktionsfähigkeit jedes elektronischen Systems. In der Entwicklung von Netzteilen werden jedoch oft lediglich stationäre Kenngrößen wie Nennleistung oder Wirkungsgrad betrachtet. Feldrückläufe zeigen indessen, dass das nicht ausreicht.

Für wirklich zuverlässige Netzteile müssen auch dynamische Einflüsse wie Transienten sowie thermische und mechanische Belastungen einbezogen werden. Der Artikel untersucht in zwei Teilen, wie sich veränderliche äußere Bedingungen auf elektrischer, mechanischer und thermischer Ebene auswirken und welche konstruktiven Maßnahmen die Zuverlässigkeit sichern.

Der hier vorliegende Teil zwei behandelt mechanische und thermische Einflüsse sowohl im Betrieb als auch Transport und Lagerung der Netzteile: Vibrationen können Mikrorisse mit schleichender Degradation der Netzteil-Performance zur Folge haben, bestimmte Arbeitsprofile wie der Einsatz in mobilen Maschinen erzeugen Vibrations- und Stoßbelastungen. Gleiches gilt für Temperaturwechsel und Thermospannungen. Schließlich darf auch das Derating von Komponenten über die Zeit nicht übersehen werden, dass die Zuverlässigkeit ebenfalls negativ beeinflussen kann. All diese Parameter sind bei der konstruktiven Auslegung zu berücksichtigen, da sie maßgeblich die Stabilität, Lebensdauer und das Verhalten unter realen Betriebsbedingungen beeinflussen.

Mechanische Beanspruchungen: Transport, Installation und Betrieb

Mechanische Belastungen führen nicht nur zu unmittelbaren Schäden, sondern häufig zu schleichender Degradation: Mikrorisse in Lötstellen, Delaminationen, Lockerungen von Steckverbindern, Ermüdung von Drahtanschlüssen und Bauteilbewegungen. Die Schädigung kumuliert über die Zeit und wird durch Resonanzphänomene verstärkt. Die mechanische Betrachtung ist damit nicht nur ein Robustheitsdetail, sondern ein Zuverlässigkeitsthema.

Transportwege und typische Belastungsprofile

Transport per Lkw: Der Straßentransport ist geprägt durch breitbandige niederfrequente Vibrationen, kombiniert mit wiederkehrenden Stößen durch Fahrbahnunebenheiten, Bordsteine und Rangierereignisse. Die Belastung hängt stark von Verpackung, Palettierung, Stapelung und der Dämpfungseigenschaft des Transportmittels ab.

Seetransport: Auf Schiffen wirken langandauernde, oft monotone Schwingungen und niederfrequente Bewegungen (Roll, Pitch). Kritisch ist die Dauer: selbst geringe Beschleunigungen können bei Millionen Lastwechseln Ermüdung verursachen. Zusätzlich treten Schockereignisse beim Handling im Hafen, beim Verladen und durch Containerbewegungen auf. Hygroskopische Effekte (Salzluft, Feuchte) können zu Korrosion und Kontaktproblemen führen.

Lufttransport: Flugtransporte sind durch Handling-Schocks (Drop, Schlag), Druckänderungen und teilweise höhere hochfrequente Anteile gekennzeichnet. Der kritische Punkt ist häufig nicht der Flug selbst, sondern das Be- und Entladen und der Umschlag. Für empfindliche Baugruppen müssen Verpackung und Fixierung so gestaltet sein, dass Bauteile nicht durch Relativbewegungen belastet werden.

Letzte Meile und Service: Besonders unterschätzt werden Service- und Installationsprozesse. Netzteile werden montiert, verschraubt, Leitungen werden angezogen, Geräte werden in Schaltschränke eingesetzt. Dabei können lokale Biegebeanspruchungen entstehen. Wiederholtes Öffnen und Schließen von Gehäusen, Nachrüsten und Umstecken erzeugt zusätzliche Beanspruchungen.

Einsatzprofile: mobile Maschinen, Bahn, Industrie, Alltagsgeräte

Mobile Arbeitsmaschinen und Flurförderfahrzeuge: Hier dominieren Vibrationen durch Antrieb, Fahrwerk und wechselnde Lasten sowie Schockereignisse durch unebenen Untergrund. Die Beschleunigungen wirken multiaxial. Bauteile mit hoher Masse und Hebelarm (hohe Bauhöhe) sind besonders gefährdet, weil sie hohe Biegemomente auf Lötstellen erzeugen.

Schienenfahrzeuge: Neben dauerhaften niederfrequenten Erschütterungen treten Stoßereignisse beim Rangieren, Kuppeln und beim Überfahren von Weichen auf. Zusätzlich sind klimatische Wechsel und elektrische Störungen häufig gekoppelt. Die Kombination aus Mechanik, Thermik und Elektrik ist hier typisch.

Industrieautomation: In Anlagen mit schnell bewegten Achsen oder hochdynamischen Prozessen treten spezifische Vibrationen und Beschleunigungen auf. Auch akustisch induzierte Vibrationen und Gehäusemoden können relevant sein. Die Nähe zu Motoren und Umrichtern erzeugt zudem elektrische Störfelder, was eine Multistress-Situation erzeugt.

Normen und Prüfungen: Nutzen und Grenzen

Mechanische Anforderungen werden häufig über Normen und Standards geprüft, beispielsweise EN 60721-3-5 oder MIL-STD-810G. Diese Normen definieren Prüfprofile für Schock und Vibration. Wichtig: Normprofile bilden typische Belastungen ab, aber nicht jede reale Kombination.

Deshalb sollte eine Qualifikation normbasierte Tests mit anwendungsspezifischen Profilen kombinieren. Resonanzen können in realen Einbaukonfigurationen auftreten, die in Standardprüfaufbauten nicht sichtbar sind.

Konstruktive Gegenmaßnahmen: mechanikgerechtes Design

Die Vermeidung mechanischer Ausfälle beginnt im Layout und im mechanischen Design:

• Bauteilhöhen senken, Massenzentren niedrig halten.

• Schnittstellen und Leitungen minimieren, insbesondere frei schwingende Leitungen und schwere Steckverbinder.

• Abstand zwischen Befestigungspunkten und stabilem Gehäuse klein halten

• Bauteile mit nicht aushärtenden Materialien fixieren, um Dämpfung zu ermöglichen; bei Verguss sorgfältig thermisch bewerten.

• Bruchgefährdende Materialien (z. B. Duroplaste) in kritischen Positionen vermeiden.

• Frühzeitige Tests unter realistischen Bedingungen, Einbindung von Fachspezialisten und „Design for Reliability“ als Prozessprinzip.

Temperaturwechsel, Thermospannungen und Derating

Thermische Effekte sind doppelt relevant: Sie beeinflussen unmittelbar die elektrischen Parameter (RDS(on), ESR, Leckströme) und sie treiben Alterungsprozesse. Temperaturwechsel erzeugen Thermospannungen, weil Materialien unterschiedliche Ausdehnungskoeffizienten besitzen. Die Folge sind zyklische mechanische Spannungen in Lötstellen und Bauteilanschlüssen.

Verguss kann mechanisch stabilisieren, erhöht aber aufgrund unterschiedlicher Ausdehnung oft die Spannung an Bauteilgrenzen; deshalb ist Verguss nicht pauschal „gut“, sondern eine Abwägung. Anwendungen wie Logistik im Kühlhaus sind typische Worst-Cases: schnelle Wechsel zwischen kalt und warm, kombiniert mit Feuchte. Hier sind Nachweis und Validierung durch Tests entscheidend.

Zeitliche Abfolgen, Schutzfunktionen und Spezifikation als Schlüssel

Ohne klare Definitionen kann die übliche Verzögerung zwischen Versorgungs- und Ausgangsspannung von 200 ms bis 2 s variieren – ein Faktor 10. Für manche Systeme ist das irrelevant, für andere (Sequencing, Kommunikation, Safety) hochkritisch. Power-Good-Signale sind nicht nur „nice to have“: Die Frage, wie lange vor dem Abfallen von U_out ein gültiges Signal bereitgestellt werden muss, beeinflusst direkt die erforderliche Netzausfallüberbrückung und damit den Zwischenkreis.

Schutzfunktionen sind Eingriffe in das dynamische System. Sie sind nicht nur Grenzwächter, sondern sie formen das zeitliche Verhalten.

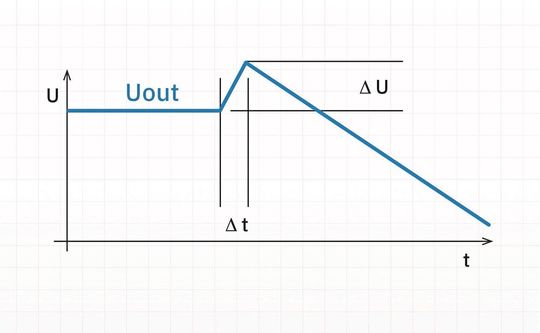

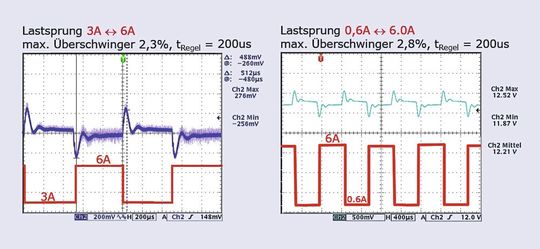

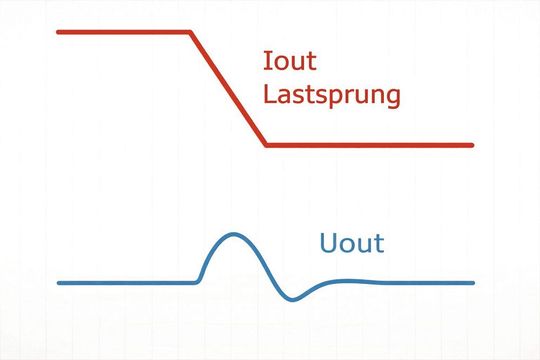

• Überspannungsschutz (OVP) muss definieren: wie hoch darf U_out werden, bei welcher Last, und wie schnell muss abgeschaltet werden?

• Überstromschutz (OCP) kann als Abschaltung, Konstantstrom oder zeitlich begrenzter Hiccup implementiert sein. Der Hiccup-Betrieb (z. B. on ~20 ms, off ~500 ms) ist ein Kompromiss zwischen Selbstschutz und Autorecovery. Übertemperaturschutz (OTP) kann durch Abschaltung mit Hysterese oder durch Leistungsreduktion realisiert werden.

• In bestimmten Anwendungen sind normative Konzepte wie Limited Power Source (NEC Class 2) relevant, insbesondere wenn kein brandschutzhemmendes Gehäuse vorgesehen ist oder wenn nachfolgende Verteilungen abgesichert werden müssen.

• Power Sequencing nach Standards (z. B. ATX) definiert klare Zeitfenster.

• Redundanz und USV-Funktionen verlangen, dass eine Übernahme ohne Unterbruch erfolgt oder dass der zulässige Unterbruch definiert ist.

Multistress-Szenarien und Zuverlässigkeit: warum Feldfehler oft „kombinativ“ sind

Viele Feldfehler entstehen nicht durch eine einzelne Ursache, sondern durch das Zusammenwirken mehrerer Stressoren: Ein Bauteil ist thermisch gealtert, gleichzeitig treten Vibrationen auf (Mikrorisse), und dann wirkt ein Burst-Ereignis als Auslöser für einen Reset oder eine Fehlabschaltung. Das erklärt, warum Laborreproduktionen schwierig sind. Für die Auslegung bedeutet das: Sicherheitsreserven, robuste Schutzkonzepte und Validierung in anwendungsnahen Multistress-Tests.

Wichtig ist die Erkenntnis: Temperatur beschleunigt Alterung nicht linear, sondern überproportional; und Zyklenzahl ist ein Schlüsselfaktor für Ermüdung.

Schlussfolgerungen und Handlungsempfehlungen

• 1. Mechanische Belastungen beginnen beim Transport. Lkw, Schiff und Flugzeug besitzen unterschiedliche Spektren und Ereignisse. Im Betrieb sind multiaxiale Vibrationen und Schocks zu berücksichtigen. Konstruktive Maßnahmen (flach, kurze Befestigungsabstände, Fixierung) sind früh im Design zu verankern.

• 2. Thermische Zyklen und Materialausdehnungen treiben Alterung. Tests müssen reale Zyklen abbilden; Verguss ist kritisch abzuwägen.

• 3. Multistress ist der Normalfall, nicht die Ausnahme. Qualifikation sollte normbasiert und anwendungsnah kombiniert erfolgen.

• 4. Damit wird deutlich: Der „Stressmodus“ eines Netzteils ist nicht ein seltener Extremfall, sondern die Summe normaler dynamischer Vorgänge im Feld.

Präzise Anforderungen und systemische Validierung zahlen sich aus – durch höhere Zuverlässigkeit, geringere Feldkosten und robustere Systeme über den gesamten Lebenszyklus. Dieser Artikel ist die Fortsetzung von Teil 1 – Elektrische Störgrößen – aus Ausgabe 1, 2026. (mr)
