Sensoren Auswertung induktiver Sensoren

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

Kisling AG

a.b.jödden gmbh

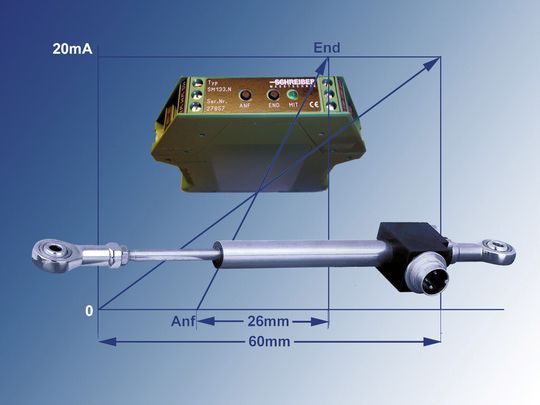

Die programmierbaren Elektronikmodule der Serie SM13 enthalten einen stabilisierten Trägerfre-quenzoszillator, einen phasenabhängigen Demodulator und die Signalaufbereitung. Der analoge Messwert des induktiven Wegaufnehmers wird mit einem integriertem16-Bit A/D-Wandler digitalisiert und in einem Mikrocontroller verarbeitet. Die Kennlinie des angeschlossenen Wegaufnehmers kann auf der Messmaschine erfasst und im integrierten EEPROM gespeichert werden. Mit diesen Korrekturdaten werden Genauigkeiten der Ausgangssignale ≤ 0,1% vom Messbereich erreicht. Die digitale Information wird mit einem 16-Bit-D/A-Wandler in normierte Ausgangssignale 0(4) bis 20 mA oder 0 bis 5 (10) V umgeformt. Die Mittelstellung des Stößels wird von einer LED signalisiert. Programmiert wird das an die Versorgungsspannung angeschlossene Elektronikmodul durch Verbinden der Anschlüsse ANF bzw. END mit +UB für mindestens 2 Sekunden oder durch kurzes drücken der Taster ANF bzw. END am Gehäuse des Elektronikmoduls. Eine erfolgreiche Programmierung wird durch kurzzeitigen Wechsel des Ausgangssignals auf Mittelstellung (1 Sekunde) angezeigt.
